土工合成材料、土工織物厚度測試儀
發布時間：2021-01-14 19:37
一、方法及適用范圍
厚度是指在一定壓力下土工合成材料的厚度，通常以mm表示。部分材料，特別如無紡織物和某些復合材料在承受壓力時，厚度變化很大，因此規定在標準的厚度試驗中，需要明確其試驗壓力，一般對于土工織物，規定的壓力為2kPa。根據工程需要，也可以測試如20kPa、200kPa等其他壓力下的厚度。
本方法適用于土工織物、柔軟片狀土工復合材料的厚度測試。
二、試驗步驟

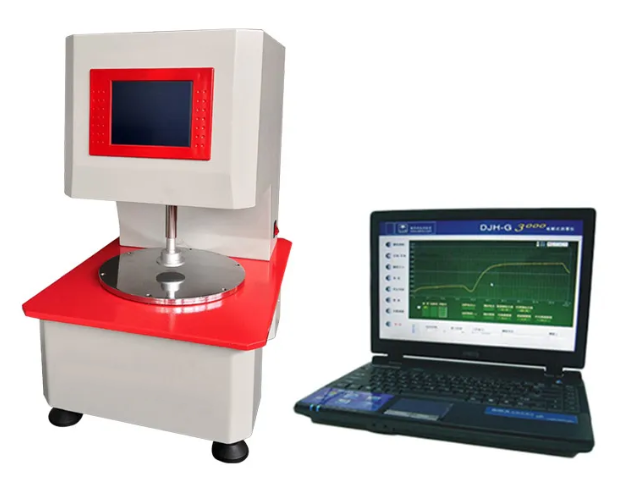

土工織物厚度測試一般通過
織物測厚儀來完成。測定2kPa壓力下試樣厚度需裁剪尺寸大于基準板的土工織物試樣至少10塊，完成調溫調濕后，將壓塊及其上的荷載調整為5N(壓塊底面積25cm²)，調整厚度計量表至零點，將試樣自然放置于壓塊與基準板之間，輕輕放下壓塊后計時，計時30s時記錄厚度計量表讀數，所有試樣測試完畢后計算該樣品產品厚度平均值、標準差及變異系數。
其他壓力下厚度可按相同步驟實施。
三、試驗說明
常用的土工織物厚度一般為0.1~5mm，最厚的可能超過10mm。土工合成材料產品的厚度變化對其力學性能和水力學性能都有很大影響，目前國內外測定土工織物及其有關產品厚度的方法均采用機械量測法，各標準的參數要求基本一致，試驗過程中可以通過調整壓腳上方砝碼的質量來得到不同的作用壓強。
四、相關標準
①《GB/T13761.1-2009土工合成材料規定壓力下厚度的測定 第1部分：單層產品厚度的測定方法》；
②《SL 235-2012土工合成材料測試規程》;
③《JTG E50-2006公路工程土工合成材料試驗規程》;
④ASTM D5199-12 Standard Test Method for Measuring the Nominal Thickness of Geosynt-hetics；
⑤ISO 9863-1：2016 Geosynthetics-Determina-tion of thickness at specified pressures-part1：Single layers
推薦儀器：

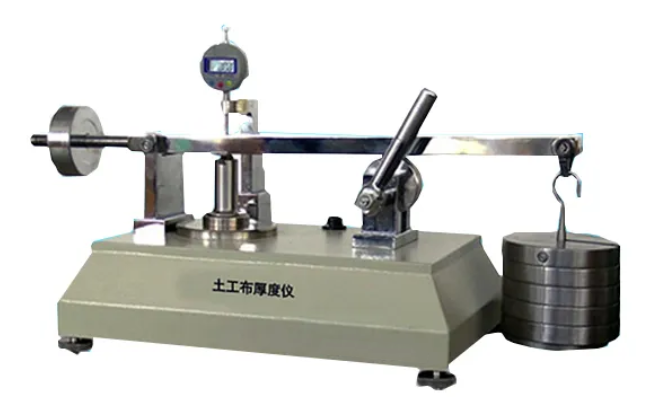

YT060型土工布厚度測定儀
