電子織物強(qiáng)力儀試驗(yàn)參數(shù)選擇
發(fā)布時(shí)間：2020-04-17 23:09
電子織物強(qiáng)力儀可將一定尺寸的試樣，按等速伸長方式拉伸至斷裂，測其承受的最大力——斷裂強(qiáng)力及產(chǎn)生對(duì)應(yīng)的長度增量——斷裂伸長。必要時(shí)，還可畫出織物的強(qiáng)力——伸長曲線，算出多種拉伸指標(biāo)。
電子織物強(qiáng)力儀試驗(yàn)參數(shù)選擇
（一）試樣形狀
做拉伸斷裂強(qiáng)度試驗(yàn)時(shí)，試樣的尺寸及其夾持方法對(duì)試驗(yàn)結(jié)果影響較大。常用的機(jī)織物試樣及其夾持方法有：扯邊紗條樣法、切條樣法及抓樣法。如圖2所示。
（二）夾持方法
扯邊紗條樣法試驗(yàn)結(jié)果不勻率較小，用布節(jié)約。抓樣法試樣準(zhǔn)備容易，快速，試驗(yàn)狀態(tài)比較接近實(shí)際情況，但所得強(qiáng)力、伸長值略高。剪切條樣法一般用于不易抽邊紗的織物，如縮絨織物、氈品、非織造布及涂層織物等。我國標(biāo)準(zhǔn)規(guī)定采用扯邊紗條樣法。
（三）試驗(yàn)參數(shù)
織物拉伸斷裂的試驗(yàn)參數(shù)見表。
表1 織物拉伸斷裂的試驗(yàn)參數(shù)
|
試樣類型 |
試樣尺寸 |
夾持長度/mm |
織物斷裂伸長/mm |
拉伸速度mm/min |
|
條樣試樣 |
50×250
50×250
50×150
|
200
200
100 |
<8
8-75
>75
|
20
100
100 |
注：拆邊紗法條樣應(yīng)裁剪成6cm寬或7cm寬（疏松織物），然后兩邊抽去等量邊紗，使試樣的有效寬度為5cm。為便于施加張力，試樣長度宜放長30~50cm。
（四）預(yù)加張力
（1）按試樣的單位面積質(zhì)量來決定（見表2）。
（2）當(dāng)斷裂強(qiáng)力低于20N時(shí)，按概率斷裂強(qiáng)力的（1±0.25）%確定預(yù)加張力。
（3）抓樣法的預(yù)張力，采用織物試樣的自重即可。
（4）當(dāng)試樣在預(yù)張力作用下產(chǎn)生的伸長大于2%時(shí)，應(yīng)采用無張力夾持法（即松式夾持）。這對(duì)伸長變形較大的針織物和彈力織物更合適。

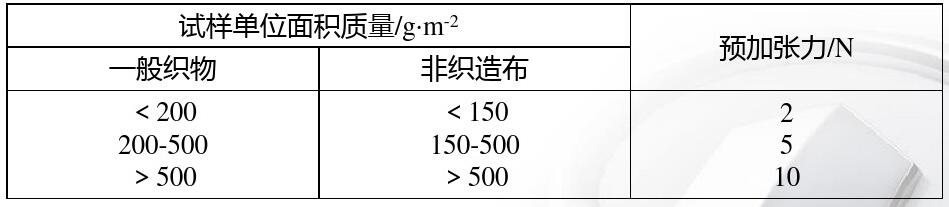

表2預(yù)加張力的確定
（五）大氣條件
試樣的調(diào)濕、測試的標(biāo)準(zhǔn)大氣條件為三級(jí)標(biāo)準(zhǔn)大氣條件。
