織物撕裂（撕破）測(cè)試方法
發(fā)布時(shí)間：2019-04-20 15:51
織物內(nèi)局部紗線受到集中負(fù)荷而撕成裂縫。
（一）測(cè)試方法
1.單縫法（單舌法）、雙縫法（雙舌法）
2.梯形法
3.落錘法

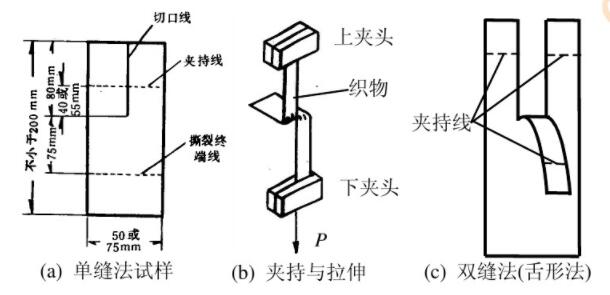

舌形法的試樣與夾持方法

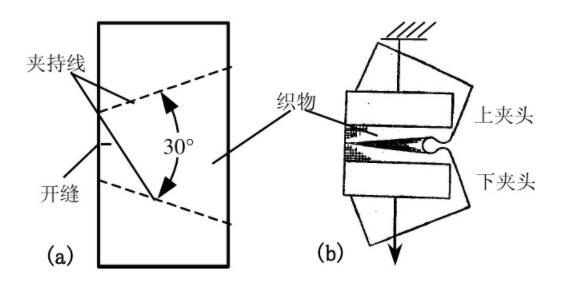

梯形法的試樣與夾持方法
落錘法也可歸入單縫法中，速度較快，測(cè)得的強(qiáng)力也稱為沖擊撕裂強(qiáng)力。

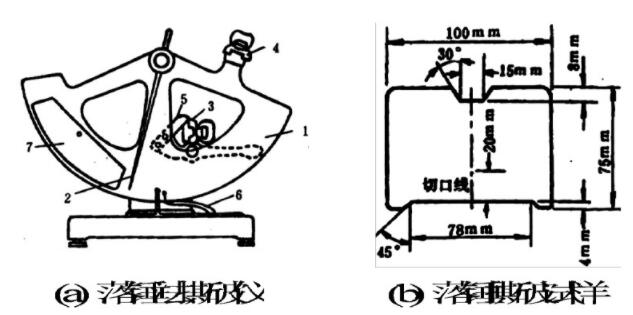

落錘法的儀器和試樣

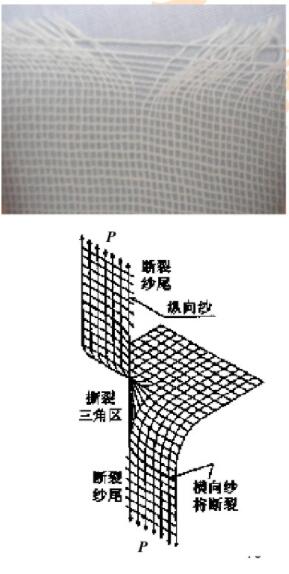

撕破機(jī)理
單縫法：
1、在裂口處二系統(tǒng)紗線相互滑移，非受拉系統(tǒng)紗線形成一受力三角區(qū)。
2、受力三角區(qū)中底邊第一根紗受力最大，其余紗線逐漸減小。
3、非受拉系統(tǒng)紗線逐根斷裂。
4、撕裂與拉伸斷裂的區(qū)別：
拉伸斷裂，直接受力的紗線斷裂，并且所有紗線瞬間同時(shí)斷裂；
撕裂，非直接受力的紗線斷裂逐根斷裂；
拉伸斷裂與布條的寬度有關(guān)，撕裂與布條的寬度無(wú)關(guān)。
梯形法
1.受拉系統(tǒng)紗線形成受力三角區(qū)
2.受拉系統(tǒng)紗線逐根斷裂

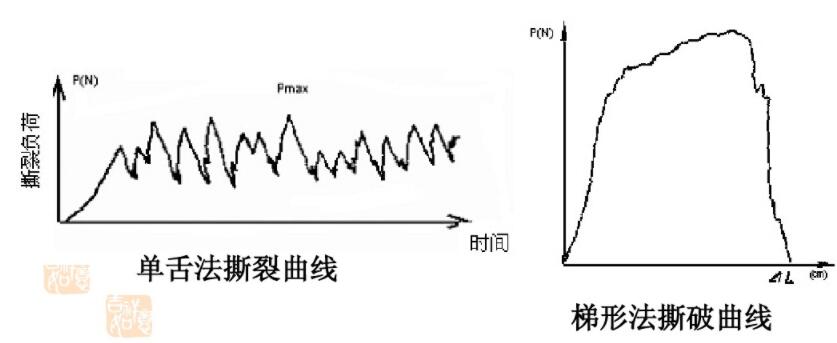

撕裂曲線及指標(biāo)
1.斷裂曲線
2.撕裂指標(biāo)
(1)最大撕破強(qiáng)力
最高峰值，單縫法或梯形法采用。
(2)平均撕破強(qiáng)力
落錘法采用。
(3)撕破能
撕破一定長(zhǎng)度織物所需的能量。
影響因素
受力三角區(qū)中的紗線根數(shù)。
1.織物
(1)密度
密度增加，一方面使受力三角區(qū)中紗的根數(shù)增加，另一方面紗線間摩擦阻力增加使受力三角區(qū)變小，故對(duì)撕裂強(qiáng)力有正負(fù)兩方面影響。
➢紗直徑相同時(shí)，經(jīng)、緯密均低，撕破強(qiáng)力大，如紗布;經(jīng)、緯密接近，撕破強(qiáng)力接近;
➢經(jīng)密>緯密，經(jīng)向撕裂強(qiáng)力(經(jīng)紗斷裂)大于緯向撕裂強(qiáng)力，如府綢。
(2)織物組織
交織點(diǎn)越多，經(jīng)緯紗越不容易相對(duì)滑移，受力三角區(qū)小，撕破強(qiáng)力越小。平紋<斜紋<緞紋。
2.紗線
(1)紗線強(qiáng)度:與撕裂強(qiáng)度成正比。
(2)伸長(zhǎng):伸長(zhǎng)越大，受力三角區(qū)越大，撕裂強(qiáng)度越大。
(3)紗線的結(jié)構(gòu)、捻度、表面性質(zhì)等影響交織處的切向阻力，切向阻力小，滑動(dòng)能力強(qiáng)，受力三角區(qū)越大。
3.樹(shù)脂整理
增加了滑移阻力，受力三角區(qū)減小，減少了伸長(zhǎng)能力，撕裂強(qiáng)度下降。
