織物折皺彈性測(cè)試試驗(yàn)樣品制備
發(fā)布時(shí)間：2019-03-20 22:54
1、樣品

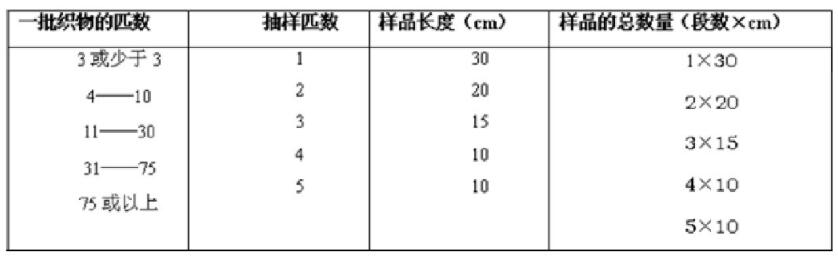

從一批織物中隨機(jī)抽取若干匹， 再?gòu)囊黄ド霞粝乱欢谓M成樣品，樣品離布端至少3m,不能在有折痕、彎曲或變形的部位抽取樣品�？椢锲�(shù)與段長(zhǎng)關(guān)系如下表:
如果是新近加工的織物或是剛被水洗、干洗或尉燙整理過(guò)的織物，其折痕回復(fù)能力會(huì)逐步改善，來(lái)自這種織物的樣品，在室內(nèi)至少存放6天，再由此樣品剪取試樣。
2、試樣
每次實(shí)驗(yàn)用的試樣至少為20個(gè)，由各段樣品平均分?jǐn)�。其中�?jīng)向(或縱向、長(zhǎng)度方向)與緯向(或橫向、寬度方向)各一-半，各半中再分正面對(duì)折和反面對(duì)折兩種。
試樣在樣品上采集部位和尺寸如前述。試樣離布邊的距離大于50mm。裁剪試樣時(shí)，尺寸務(wù)必正確，經(jīng)(縱)、緯(橫)向要剪得平直。并在樣品和試樣的正面打上織物經(jīng)向或縱向的標(biāo)記。
實(shí)驗(yàn)條件
1、試樣必須預(yù)先經(jīng)過(guò)調(diào)濕處理。
將試樣放置在實(shí)驗(yàn)用標(biāo)準(zhǔn)大氣中調(diào)濕至少24h,或每隔2h稱重，重量差異不大于0. 25%。
試樣的所有表面應(yīng)盡量暴露在空氣中，例如將試樣置于金屬篩網(wǎng)上，而且要采取適當(dāng)措施，保證試樣在吸濕狀態(tài)下達(dá)到調(diào)濕平衡。
試樣的預(yù)調(diào)濕度不得高于50°C，如果要測(cè)定高溫條件下的回復(fù)角，試樣應(yīng)在濕度為35°C土2°C、相對(duì)濕度為90%士2%的條件下，預(yù)調(diào)濕至少24h。
2、經(jīng)調(diào)濕處理的試樣，在操作過(guò)程中，只能用鑷子或橡膠指套，不能用手接觸試樣。
3、所有的實(shí)驗(yàn)步驟必須在規(guī)定的標(biāo)準(zhǔn)大氣條件下進(jìn)行。標(biāo)準(zhǔn)大氣的溫度為20土2°C，相對(duì)濕度為65%士2%。
4、實(shí)驗(yàn)設(shè)備應(yīng)予以適當(dāng)遮擋，保證試樣不受通風(fēng)、操作著的呼吸及燈具熱輻射等影響。
5、試樣承受的壓力負(fù)荷為10N,壓重時(shí)間為5min土5S。
6、卸壓時(shí)動(dòng)作要迅速，平穩(wěn)，不要使試樣突然彈開(kāi)。但需在1s內(nèi)完成，也不能弄壞試樣上已形成的折痕。
