面料點對點電阻率測試儀
發布時間：2019-03-08 16:51

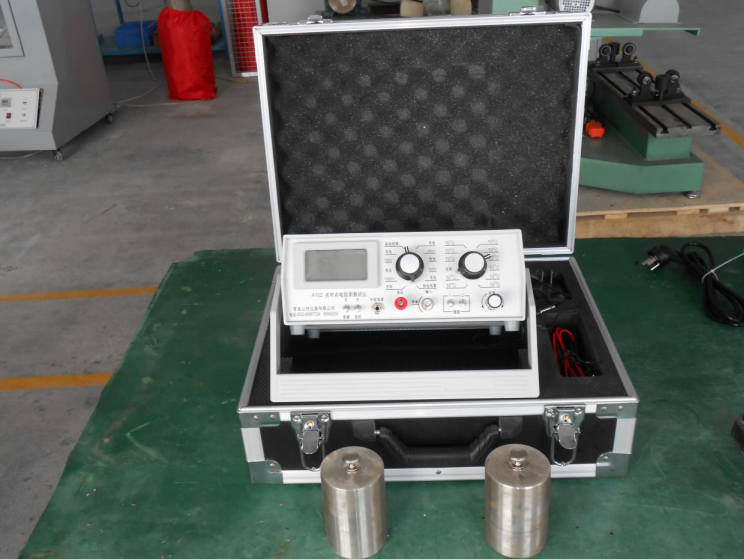

目前市面上點對點電阻率測試儀繁多，試驗操作步驟介紹不詳細，給使用者帶來一定的困難，以下介紹其試驗操作步驟及相關注意事項,下面是示意的設備實景圖片
一、主要用途
本儀器專用于防靜電工程表面電阻的測量，可測量防靜電面料的點對點電阻、防靜電服的表面電阻率（電極需定制）等，可供防靜電產品生產廠、標準計量部門以及軍工、科研等單位使用。
二、儀器特征
●橋式測量電路，測量準確度高，讀數方便、準確。
●便攜式結構，體積小重量輕，使用方便。
●內臵定時器，15 秒后自動鎖定讀數。
三、適用標準
《GB12014—2009 防靜電服》方法 4.1.2

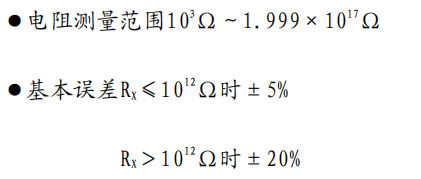

四、技術指標
●儀器本身對環境要求：溫度0～40℃相對濕度≤80%（無凝露）
●無電脈沖、電火花等干擾電磁場
●電源DC8.5～12.5V
五、功能介紹

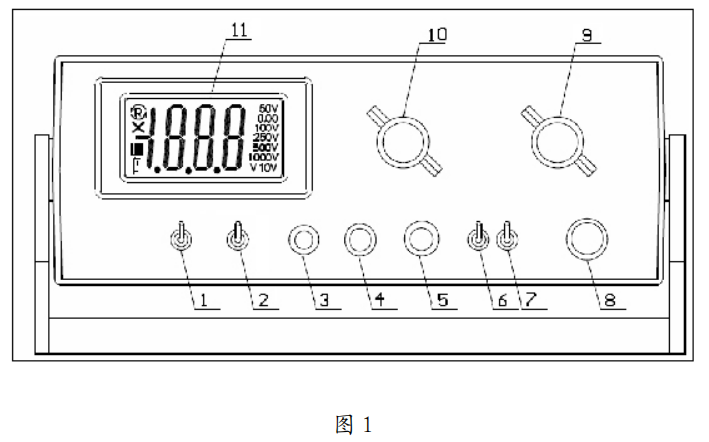

●面板功能介紹
其中
（1）電源開關
（2）定時開關
（3）外接（充電）電源插座
（4）高壓輸出端
（5）測量輸入端（紅）與屏蔽端（黑）
（6）濾波器 1 開關
（7）濾波器 2 開關
（8）校零旋鈕
（9）倍率（量程）選擇開關
（10）高壓（校零）選擇開關
（11）液晶顯示屏

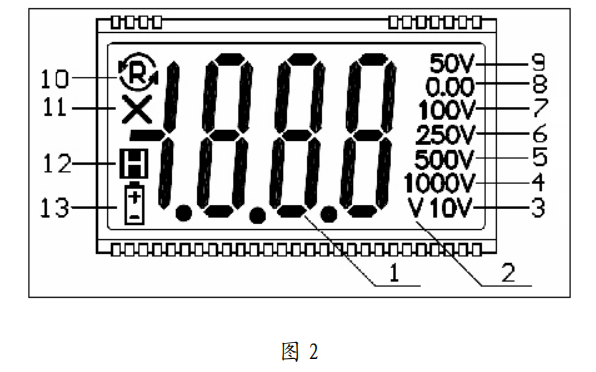

●顯示屏符號功能
其中
（1）測量結果顯示
（2）B：電池測量；V:電壓值單位
（3）輸出測量電壓 10V
（4）輸出測量電壓 1000V
（5）輸出測量電壓 500V
（6）輸出測量電壓 250V
（7）輸出測量電壓 100V
（8）校零指示
（9）輸出測量電壓 50V
（10）量程錯誤指示，逆時針轉倍率開關
（11）量程錯誤指示，測量結果無效
（12）讀數保持符號
（13）電池電壓過低告警顯示

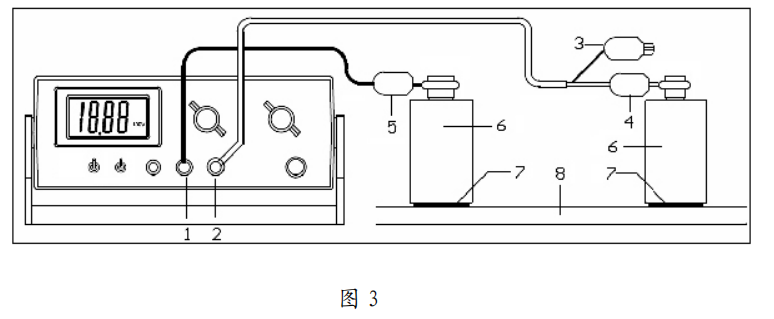

●表面電阻測量
其中
（1）儀器高壓輸出端
（2）儀器測量輸入端
（3）屏蔽端夾子（黑線黑夾子）
（4）輸入端夾子（黑線紅夾子）
（5）高壓端夾子（紅線紅夾子）
（6）標準電極
（7）導電橡膠
（8）被測材料
六、準備工作
（1）安裝電池
打開機殼后蓋，按后蓋上指示的方向裝入 R20 1 號電池 8 節，可用普通的 1.5V 堿性電池、鋅錳電池，也可用 1.2V 的可充電電池，推薦使用不易漏液的鐵殼電池。
（2）電源電壓檢查
將高壓（校零）選擇開關撥至“電池”位臵，顯示屏上出現“B(V)”字符，顯示數值為電池的電壓值，如顯示屏上出現電池符號（13），表示電池電壓過低，必須及時更換。
七、操作步驟
在開始操作前，儀器電源應處于關閉位臵，在前一次測量結束后，應經過 30 秒左右的內部放電時間，以確保操作人員免受高壓電擊。
1、按照圖 3，將儀器的高壓輸出端與測量輸入端分別與兩個電極相連接（屏蔽端空臵不用），將導電橡膠按標準要求相隔一定距離臵于被測試樣表面，電極放在導電橡膠上。
注意：測量過程中人體不得接觸電極的金屬面！日常注意保證導電橡膠和電極的表面清潔平整，如有臟污，切忌利器擦刮，可以用普通封箱膠帶將表面的臟物粘去。
2、將倍率（量程）開關臵于最低檔位。本儀器最低倍率為×105Ω，電阻測量必須從最低量程開始，這是因?yàn)楸粶y物體可能有很大的分布電容，由此導致的充電電流可能會在開始測量的瞬間對儀器高靈敏的輸入端造成危害。
3、將高壓（校零）選擇開關撥至 100V 上方的“放電校零”檔位。
4、打開儀器電源開關。
5、根據具體情況，打開濾波 1 或者濾波 2 開關。
在環境干擾嚴重的地方測量
以上的電阻時，可以配合選用濾波器
1、濾波器2開關，使儀器讀數保持穩定。濾波器2的作用比濾波器1稍強，如果兩個開關同時打開（向上）則濾波功能最強。在一般的情況下，濾波器1、濾波器2開關宜放在關（向下）的位臵，使儀器具有較快的響應速度。
6、校零——確認高壓（校零）選擇開關已撥至100V上方的“放電校零”檔位，調節校零旋鈕（8）使儀器示值為.000。
7、打開定時開關。
8、100V 測試電壓所需要的充電時間非常短�？焖賹⒏邏海ㄐＡ悖┻x擇開關撥至 100V，測試電壓施加在被測對象上，電阻測量開始，并開始計時。15 秒后，顯示屏左側中下方顯示“H”字符，同時示值自動被鎖定。
注意觀察儀器示值，如果顯示屏出現“1—”（單獨一個“1”字后面沒讀數）說明儀器量程過小。逐步將倍率（量程）開關按順時針方向旋轉，當儀器出現讀數后應立即停止轉動。通常，儀器示值應在 100 個字至 1999個字之間（忽略小數點），如果示值小于 100 個字，可以將倍率（量程）開關按逆時針方向旋轉一檔，以求得最佳的準確度與分辨力。如果顯示屏上出現“×”符號，說明儀器處于量程過大狀態，應迅速將倍率（量程）開關逆時針方向旋轉，如在最低倍率檔仍出現“×”符號，說明被測器件短路，請迅速將開關撥至“放電校零”檔位，斷開電阻測量回路。注意：出現“×”符號時，儀器讀數無效。儀器輸入端受到過電流的沖擊，零位可能暫時偏移，通常放臵一段時間可以自行恢復。
被測對象的絕緣電阻=儀器示值×倍率
9、記錄此值。將開關撥至“放電校零”檔位，此時測量電壓被斷開，并接通了放電回路，經過 15 秒左右，被測器件充分放電后，操作人員方可接觸高壓端與測量端。
10、間隔3～5分鐘，待被測試試樣上殘余的電荷充分釋放后移動電極，重復以上步驟，進行下一組數據的測量。
11、全部測試完成后，關閉電源開關，關閉定時開關，關閉濾波1、濾波2開關；將高壓（校零）選擇開關撥至100V上方的“放電校零”檔位；倍率（量程）開關臵于最低檔位；整理并妥善放臵測試樣夾、電源線、電極和導電橡膠。
八、注意事項
1、內臵電池和外接電源供電，只能選擇其中一種供電方式。
2、輸出 100V 電壓為標準要求，其他輸出電壓用戶可根據實際情況自由選擇。
3、儀器不用時請放臵在干燥通風的場所。
4、長期不用時，請將電池從電池盒中取出，以免電池漏液腐蝕儀器。
5、非專業維修人員不得打開儀器機蓋，以防止受到機內高壓的電擊。隨意打開機蓋自行拆裝、變動儀器內部的元器件有可能失去儀器的保修資格或增加返修費用。嚴禁用鹽酸、焊膏等有腐蝕性的助焊劑焊接測量導線、接插件或儀器內部元件，以免造成不可修復的漏電故障。
