土工合成材料拉伸試驗方法
發布時間：2019-01-24 20:55
1、拉伸試驗的目的和適用范圍
本試驗用于測定條帶試樣的拉伸強度和延伸率。本試驗適用于各類土工織物和片狀土工復合材料。
2、儀器設備
2.1拉力機:應具有等速拉伸功能，并能測讀拉伸過程中試樣的拉力和伸長量，記錄拉力一伸長量曲線。
2.2夾具:一對可夾持試樣的夾具、鉗口面應能防止試樣在鉗口內打滑，并能防止試樣在鉗口內被夾壞。兩個夾具中的一個支點應能自由轉動或萬向接頭保證兩夾具在一個平面內。
3、試驗步驟
3.1準備好干濕試樣。對濕態試樣從水中取出至上機拉伸的時間間隔應不大于10min。
3.2將兩夾具的初始間距調至100mm。
3.3選擇拉力機的負荷滿量程范圍，使試樣的最大斷裂力在滿量程的10%-90%范圍內，設定拉伸速率為20mm/min.
3.4將試樣對中放入夾具內。為方便對中，事先在試樣上畫垂直于拉伸方向的兩條相距100mm的平行線，使兩條線盡可能貼近上下夾具的邊緣。
3.5開動拉力機，同時啟動記錄裝置，記錄拉力一伸長量曲線，連續運轉直至試樣破壞，停機。
3.5.1若試樣在鉗口內打滑，或在鉗口邊緣或鉗口內被夾壞，該試驗結果應子剔除，并增補試樣。
3.5.2當試樣在鉗口內打滑或大多數試樣被鉗口夾壞，宜采取下列改進措施: (1) 鉗口內加襯墊; (2) 鉗口內的試樣用涂料加強; (3)改進鉗口面。
3.6重復本節3.1-3.5步驟對其余試樣進行試驗。

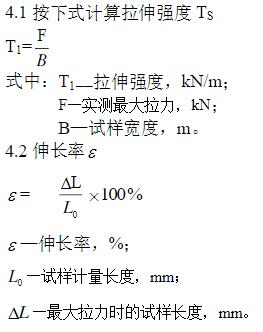

4、試驗結果
推薦儀器：
土工布高強電子拉力試驗機
【適用范圍】
用于測定各種棉、毛、麻、化纖、玻纖等機織物，非織造織物、土工材料的斷裂強力和斷裂伸長率，適用于編織袋，吊帶，編織單絲，防水卷材，漁網線等材料的斷裂強力及伸長率的檢測。并可根據客戶要求定制其他專用夾具！
【符合標準】
GB/T 3923 GB/T 3917.2 GB/T 2792 FZ/T 70006-2004 GB/T 13773 GB/T 13772.1 GB/T 13772.2 GB/T 19976-2005 GB/T15788 GB/T13763 JTG E50-2006 GB/T16989 GB/T14800 GB/T1040 L/T235
ASTM D4595 GB/T17640等
【儀器特點】
1、測力精度：采用高精度測力傳感器，經國家技術監督局鑒定。
2、控制器：配套計算機控制，標準232接口連接，超強抗干擾能力，速度極快，保證采樣速率≥1000次/秒；并能同時處理曲線及報表。
3、顯示特點：顯示曲線動態跟蹤（監控）測試過程，曲線坐標自動縮放(無須測試人員干預)，報表與曲線同時跟蹤顯示。
4、操作軟件：中，英文一鍵切換，
【儀器性能及主要技術參數】
1、測試方式：按等速伸長（CRE）測試原理測定，整個過程由計算機指令控制，并記錄每時每刻之曲線動態變化及斷裂強力、斷裂伸長（伸長率）、時間、次數等。可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：單紗、織物拉伸、頂破（選配）、剝離、舌形撕破、梯形撕破、定伸長、定強力、接縫強力，接縫效率，接縫抗滑等試驗
4、量 程：10000N / 20000N /30000N /50000N（選配）
5、測力精度： ＜±1%
6，夾距：25～500mm(無級可調)
7、拉伸速度：2～500mm/min（任意設定）
8、回復速度：500mm/min
9、有效動程：600mm
10、伸長分辨率：0.01mm
11、夾持器有效夾持寬度：根據需要選配
（標準配置：吊帶專用夾具）
12、打�。狠敵龈鞣N形式數據，曲線，打印報表
13、電 源： AC220V±10％ 50Hz
14、外形尺寸：750×360×1680mm
15、重 量：約300Kg
