調音紙具有密度均勻，透氣孔疏密平均，厚度一致性極好，良好的防水效果；用于對聲音波有阻尼作用，對擬制聲音尖波，改善聲音頻率特性有極為有效的效果。適用于咪頭、喇叭、麥克風等電聲產品上作為調音用途，可改善其音頻特性。但是，關于調音紙質量控制最關鍵的檢測指標透氣性測試，一直是一個大家關心的問題。為了解決這一問題，通過對國內外不同標準的研究，經過反復實驗驗證，開發出一款專門針對調音紙的透氣性測試的設備--YG461透氣性測試儀。通常所說的透氣性測試是指對于具有一定氣體阻隔性的材料進行特定氣體滲透性的檢測。這類材料大多是高分子聚合物或是由高聚物制成的多層復合材料,廣泛應用于食品、藥品、化工、電子、軍工等領域的產品包裝，材料的透氣性測試方法主要有壓差法和等壓法兩類,其中使用范圍最廣泛的是壓差法。壓差法是純粹的物理檢測方法,測試原理清晰明了,是透氣性測試中的根本方法。壓差法又分為真空壓差法和正壓差法兩類,按照檢測標準需要采用分辨率非常高的真空規或表壓傳感器,檢測過程中微小的壓力變化均被精確地采集下來。


        對織物透氣性的測定，我國是主要根據GB/T 5453-1997標準，此標準適用于多種紡織織物，包括產業用織物、非織造布和其他可透氣的紡織產品。他僅僅是在測試時對壓降進行了服用織物與產業用織物的細微區分。服用織物壓降選擇100Pa，產業用織物壓降為200Pa。國家標準GB/T 5453-1985《織物透氣性試驗方法》中以透氣量(織物兩面在規定的壓力差下，單位時間內流過織物單位面積的空氣體積)衡量織物透氣性指標，修訂標準GB/T 5457-1997采用透氣率(在規定的試樣面積、壓降和時間條件下，氣流垂直通過試樣的速率)表示透氣性能。　透氣儀測試原理：材料被壓在選定好的測試頭上，儀器產生持續的氣流通過試樣，并在試樣兩面產生一定的壓差，極短時間內，系統將自動計算出試樣的透氣率。

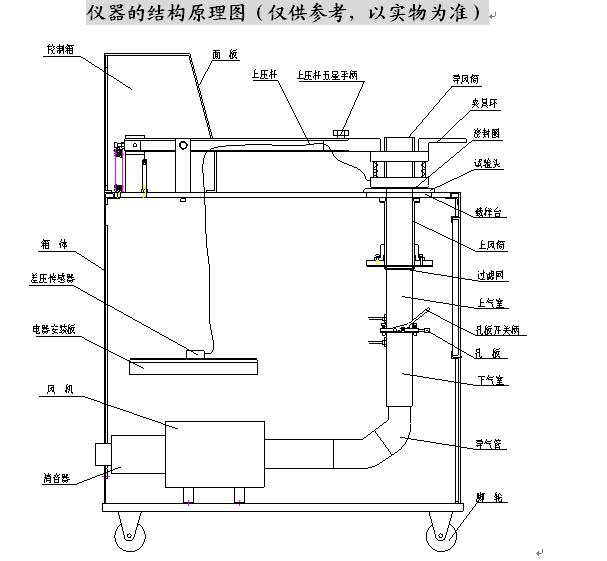

        調音紙透氣儀的工作原理：測試參數由控制按鈕輸入CPU數據處理中心，當儀器工作時由CPU通過反饋調節裝置調節吸風機控制吸風量，前室壓差P1、后室壓差P2隨吸風量變化而變化。其中P1－P2為兩室壓差△P，P0－P1為織物兩面壓差△P0（亦即定壓值），測試時，△P0、△P由傳感器將其轉化為數字信號輸入CPU，通過反饋調節裝置改變吸風量，使△P0達到規定值（一般為50Pa;100Pa;200Pa;500Pa）,而兩室壓差△P讀入CPU后，由內置程序自動換算成織物的透氣率R（mm／s），并在透氣率顯示屏上顯示出。完成所須測試后可連接打印機打印測試報告，報告內容包括每次測試值、平均值、均方差、CV值等。儀器外部構造由機架、試樣固緊裝置、流量裝置、顯示面板等部分組成；儀器的內部構造由壓力傳感器、CPU數據處理器、吸風機、反饋調節裝置等部分組成。


        調音紙透氣儀可根據標準（GB/T5453），在測試前，將測試樣品進行預先調濕，根據標準ASTMD737或DIN53887，在測試前，將樣品在溫度20±2℃，相對濕度65±2％的標準大氣壓環境中達到平衡。測量次數：根據標準GB/T5453，同樣條件下、同一樣品不同部位重復測量至少10次。根據標準DIN53887每件樣品至少測量5次。


        測量點位置：將測量點均勻的對角分布在樣品上，這樣每個測量點包括某些特定的材料，對整個寬度的透氣均勻性有嚴格要求（如降落傘布），其布邊也必須進行測試。測試樣品尺寸：在一般情況下不需要剪下樣品，因為能在樣品上直接進行測試。如果需要剪下，則剪下的樣品尺寸至少為25cm×25cm(ASTMD737) 20cm×20cm(DIN53887)。

     調音紙透氣儀測試面積：根據測試標準，測試面積如下所示：

     GB/T 5453　　             20cm²(5cm²，50cm²，100cm²)

      DIN 53887                 20cm²

     ASTMD 737                 38cm²

     AFNOR G07-111             20cm²或50cm²

由于儀器的測量范圍很大，所有測量都可選相同的測試面積，沒必要更換試驗頭和夾具環，但是下面情況例外：

(1)如果需要進行的測量是一個按標準使用的不同測試面積。在這種情況下，必須使用標準要求面積的試驗頭和夾具環。

(2)如果測試一個特別密的樣品，它的透氣性低于儀器的下限，在這種情況下，則需要使用大一些面積的試驗頭和夾具環。

(3)如果測試一個特別疏松的樣品，它的透氣性高于儀器量程的上限，在這種情況下，必須使用小一些面積的試驗頭和夾具環。

注：如果此試樣面積達不到或不適用，經有關方面協商后也可選用5cm2，25cm2，38cm2，50cm2，100cm2，試樣面積，均為用戶選購件。（由20cm2換5cm2時，需加上5cm2專用的壓環板與載樣板，反之去掉即可）。

不同測試面積得到的測試結果，不總是能直接對比的，為了比較不同的透氣性，必須使用相同測試面積的試驗頭和夾具環進行測試。

測試壓力：該儀器測試壓力的范圍在1～4000Pa之間:

根據各種測試標準，壓力設定分別如下：

GB/T 5453              100Pa      服用織物

                               200Pa      產業用織物

AFNOR G07-111    196Pa

ASTM D 737           13mmH2O(=0.5W.C  125Pa)

DIN  53887             100Pa      服用織物

                               160Pa      降落傘

                               200Pa      工業用織物，無紡布


儀器介紹：YG461全自動織物透氣量儀
