織物懸垂性測(cè)試
發(fā)布時(shí)間：2018-12-21 08:58
引言
織物的懸垂性是指織物因自重而下垂的性能。懸垂性反映織物的懸垂程度和懸垂形態(tài)，是決定織物視覺美感的一個(gè)重要因素。懸垂性能良好的織物，能夠形成光滑流揚(yáng)的曲面造型，具有良好的貼身性，給人以視覺上的享受。作為主要用于衣料的紡織品，一般都需具有良好的懸垂性；而用于窗簾、帷幕、裙料的織物對(duì)懸垂性的要求就更高。
對(duì)織物的懸垂性測(cè)量有靜態(tài)和動(dòng)態(tài)兩種，傳統(tǒng)測(cè)量大多數(shù)是在靜態(tài)情況下進(jìn)行的，但是織物在實(shí)際使用中并不是一直保持靜止的，因此，對(duì)織物懸垂性的動(dòng)態(tài)測(cè)量也具有重要意義。
實(shí)驗(yàn)過程
1、實(shí)驗(yàn)?zāi)康?/div>
熟悉織物懸垂測(cè)定儀原理，并掌握測(cè)量的操作方法。
探究正反面、厚度因素對(duì)布料懸垂性的影響。
2、實(shí)驗(yàn)原理
F=（S3-S2)/(S1-S2)×100%
S1試樣面積
S2夾持盤面積
S3試樣的懸垂投影面積
懸垂系數(shù)小，說明懸垂性越好。反之，懸垂系數(shù)較大，懸垂性越差。
3、實(shí)驗(yàn)器材
織物懸垂測(cè)定儀：可滿足在適宜的大氣條件下測(cè)量織物、服裝樣品及其他柔性片狀材料的懸垂性能指標(biāo)：懸垂系數(shù)、活潑率、曲面波紋數(shù)和美感系數(shù)。儀器由測(cè)試主機(jī)、商用PC機(jī)組成。由測(cè)試主機(jī)中的數(shù)碼相機(jī)采集被測(cè)試樣的的動(dòng)靜態(tài)懸垂圖像，然后直接輸入計(jì)算機(jī)。
4、試樣準(zhǔn)備
（1）剪取圓形試樣，直徑為240mm，試樣平整無折痕。每塊布剪取3塊試樣，以便測(cè)試取平均值。共27塊試樣。
（2）在每塊圓形試樣的圓心上剪一個(gè)直徑為4mm的定位孔。
5、試驗(yàn)操作步驟：
（1）打開儀器，裝入試樣。
（2）拍下試樣靜態(tài)懸垂圖像。（如圖一）
（3）按動(dòng)按鈕使轉(zhuǎn)盤轉(zhuǎn)動(dòng)（所有試樣均選擇同一種旋轉(zhuǎn)速度）。
（4）待轉(zhuǎn)動(dòng)30秒后，拍下試樣動(dòng)態(tài)懸垂圖像。（如圖二）
（5）得出試樣的懸垂系數(shù)。（電腦自動(dòng)算出如圖三）

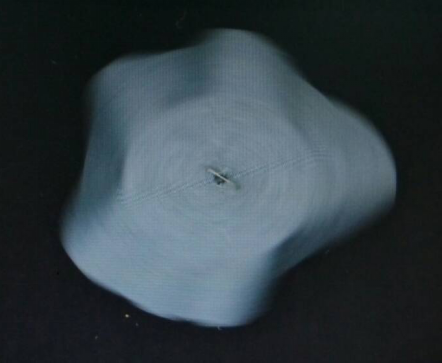

圖一

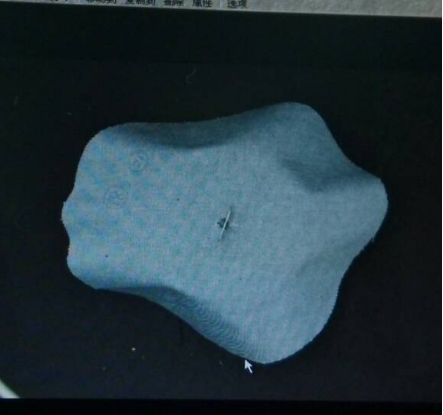

圖二

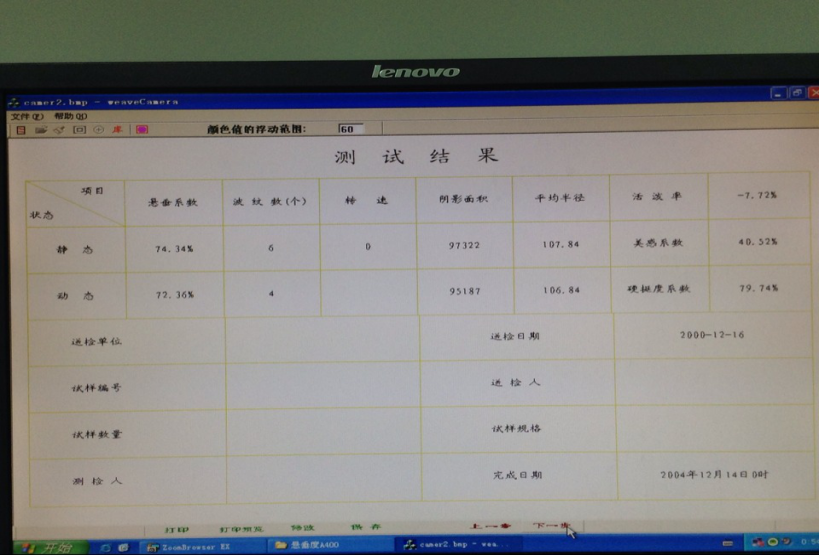

圖三
6、實(shí)驗(yàn)數(shù)據(jù)：
| | 懸垂系數(shù) | 波紋數(shù) |
| | 靜態(tài)（%） | 動(dòng)態(tài)（%） | 靜態(tài)（個(gè)） | 動(dòng)態(tài)（個(gè)） |
緞紋薄
| 78.90 | 63.00 | 6 | 1 |
| | 74.34 | 72.36 | 6 | 4 |
| 75.8975.89 | 74.42 | 74.41 | 2 | 2 |
| 緞紋中 | 65.31 | 72.03 | 6 | 5 |
| | 64.67 | 69.28 | 7 | 8 |
| | 64.87 | 58.32 | 5 | 5 |
| 緞紋厚 | 81.98 | 82.59 | 5 | 5 |
| | 74.88 | 81.83 | 4 | 5 |
| | 77.40 | 81.98 | 6 | 5 |
平紋薄
| 72.78 | 77.69 | 5 | 2 |
| | 72.77 | 72.77 | 5 | 5 |
| | 72.73 | 73.8 | 5 | 4 |
平紋厚
| 83.36 | 88.13 | 5 | 5 |
| | 82.20 | 86.61 | 5 | 4 |
| | 82.6 | 87.5 | 5 | 5 |
平紋中
| 43.98 | 44.75 | 6 | 3 |
| | 51.21 | 46.63 | 5 | 3 |
| | 51.7 | 45.6 | 6 | 3 |
斜紋中
| 80.35 | 73.87 | 6 | 1 |
| | 80.40 | 74.20 | 6 | 2 |
| | 81.4 | 72.9 | 6 | 2 |
斜紋薄
| 55.06 | 38.66 | 12 | 3 |
| | 55.04 | 39.01 | 10 | 3 |
| | 55.04 | 38.95 | 9 | 3 |
斜紋厚
| 77.43 | 59.92 | 10 | 2 |
| | 69.64 | 29.15 | 6 | 4 |
| | 67.64 | 47.31 | 7 | 2 |
斜紋厚
反面
| 86.49 | 81.25 | 7 | 4 |
| | 88.40 | 90.04 | 7 | 7 |
| | 78.66 | 80.97 | 3 | 4 |
緞紋中
反面
| 67.16 | 68.06 | 5 | 6 |
| | 63.77 | 67.00 | 6 | 7 |
| | 64.87 | 65.45 | 6 | 5 |
數(shù)據(jù)統(tǒng)計(jì)與分析
| | 緞紋薄 | 緞紋中 | 緞紋厚 |
懸垂系數(shù)平均值
| 靜態(tài)（%） | 75.89 | 64.95 | 78.09 |
| 動(dòng)態(tài)（%） | 69.92 | 66.54 | 82.13 |
| | 平紋薄 | 平紋中 | 平紋厚 |
懸垂系數(shù)平均值
| 靜態(tài)（%） | 72.78 | 47.60 | 82.78 |
| 動(dòng)態(tài)（%） | 75.23 | 45.69 | 87.37 |
| | 斜紋薄 | 斜紋中 | 斜紋厚 |
懸垂系數(shù)平均值
| 靜態(tài)（%） | 55.05 | 80.38 | 71.57 |
| 動(dòng)態(tài)（%） | 38.84 | 74.4 | 45.46 |
| | 斜紋厚 | 緞紋厚 |
| 正面 | 反面 | 正面 | 反面 |
懸垂系數(shù)平均值
| 靜態(tài)（%） | 71.57 | 84.52 | 78.09 | 65.27 |
| 動(dòng)態(tài)（%） | 45.46 | 84.09 | 82.13 | 66.84 |
數(shù)據(jù)分析:
關(guān)于面料厚度對(duì)懸垂性的影響，從實(shí)驗(yàn)數(shù)據(jù)來看，對(duì)于平紋和緞紋來說，中等厚度面料的懸垂系數(shù)最小，薄面料次之，厚面料最大；而對(duì)于斜紋面料來說，薄面料的懸垂系數(shù)最小，厚面料次之，中等厚度面料的懸垂系數(shù)最大。
而關(guān)于面料正反面對(duì)懸垂性的影響，從數(shù)據(jù)來看，對(duì)于斜紋面料，面料反面的懸垂系數(shù)大于面料正面的懸垂系數(shù)；而對(duì)于緞紋面料，面料正面的懸垂系數(shù)大于反面的懸垂系數(shù)。
此外，織物靜態(tài)和動(dòng)態(tài)的懸垂系數(shù)有一定的差別�？梢钥吹�，對(duì)織物來說，動(dòng)態(tài)的懸垂系數(shù)在反面的變化較小，正面的變化較大。
得出結(jié)論：
1、面料厚度對(duì)懸垂性的影響：（大于表示的是懸垂性優(yōu)于的意思）
平紋：中等>薄料>厚料
緞紋：中等>薄料>厚料
斜紋：薄料>厚料>中等
2、面料正反面對(duì)懸垂性的影響：
斜紋：正面>反面
緞紋：反面>正面
實(shí)驗(yàn)反思：
1、實(shí)驗(yàn)時(shí)沒有保證波紋數(shù)一樣，不知道波紋數(shù)對(duì)織物懸垂系數(shù)是否有影響。對(duì)此可以進(jìn)行進(jìn)一步探究。
2、織物的懸垂性受織物的狀態(tài)影響，但是其懸垂系數(shù)（即懸垂性）的變化規(guī)律在本實(shí)驗(yàn)未能得出，可能原因是由于實(shí)驗(yàn)中織物動(dòng)態(tài)轉(zhuǎn)動(dòng)而造成波紋數(shù)不一致進(jìn)而導(dǎo)致變量的不唯一造成的。若想進(jìn)一步探究這個(gè)問題，可以研究在保證織物只有狀態(tài)不一致的情況下進(jìn)行探究。
3、還可以在保證織物纖維材料、厚度一樣的情況下，研究織物結(jié)構(gòu)對(duì)織物懸垂性的影響，不過這還需要?jiǎng)e的器材來測(cè)量織物厚度，以保證厚度一樣。
4、還可以探究織物干濕對(duì)懸垂性的影響�？椢锊⒉皇强偸潜３指蔂顟B(tài)或者濕狀態(tài)的，所以進(jìn)一步研究干濕狀態(tài)下織物懸垂性的變化，可以根據(jù)研究結(jié)果對(duì)織物進(jìn)行更好的使用。
