1.GB/T  3917.1-2009《紡織品 織物撕破性能 第1部分：沖擊擺錘法撕破強力的測定》

2.GB/T  3917.2-2009紡織品 織物撕破性能 第2部分：褲形試樣（單縫）撕破強力的測定

3.GB/T  3917.3-2009紡織品 織物撕破性能 第2部分：梯形試樣撕破強力的測定



1.落錘法撕破強力測試原理（見圖）：一塊矩形試樣，夾緊于落錘式撕破強力儀（Elmendorf）的動夾鉗、固定夾鉗之間，試樣中間剪開一個切口，利用扇形錘下落，動夾鉗和固定夾鉗迅速分離，使試樣受到撕裂。根據(jù)經(jīng)、緯向的各次觀測值，可分別計算出樣品經(jīng)向和緯向撕破強力平均值（N）。此試驗方法屬于快速的單舌法撕破強力試驗方法。

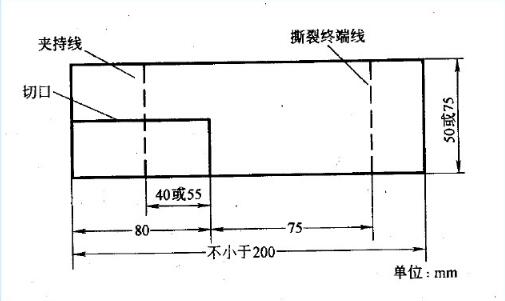

2.單縫法撕破強力測定原理：在一塊矩形試樣（見下圖）的短邊中心，開剪一個一定長度的切口，使試樣形成兩舌片，并將此兩舌片分別夾于上、下夾鉗質(zhì)檢，再用強力試驗機牽引，以測定織物的抗撕能力。

根據(jù)各次試驗結(jié)果，可計算織物經(jīng)、維向平均撕破強力，并以最高強力平均值（N）或五峰平均值（N）表示。

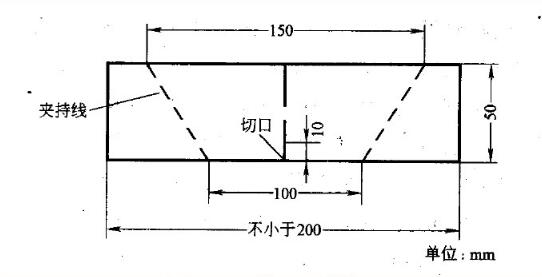

3.梯形法撕破強力測定原理：將有梯形夾持線印記的條形試樣在梯形短邊正中部位，先開剪一條一定長度的切口，然后將試樣沿夾持線夾于強力試驗機的上下夾鉗中，隨著強力試驗機下夾鉗逐步下降，試樣短邊處的各根紗線首先開始相繼受力，并沿切口線向梯形的長邊方向漸次傳遞受力而斷裂，直至試樣全部撕破。

根據(jù)各次試驗結(jié)果（經(jīng)、維向各測5次），分別計算樣品經(jīng)向、緯向的平均撕破強力（N）。
