織物接縫滑移試驗步驟
發布時間：2018-11-04 09:58
試驗儀器：等速伸長（CRE）織物強力儀
YG028電腦型電子萬能試驗機，拉力機可按標準定制【適用范圍】
用于測定各種棉、毛、麻、化纖、玻纖等機織物，非織造織物、土工材料的斷裂強力和斷裂伸長率，適用于編織袋，吊帶，編織單絲，防水卷材，漁網線等材料的斷裂強力及伸長率的檢測。并可根據客戶要求定制其他專用夾具！
【符合標準】
GB/T 3923 GB/T 3917.2 GB/T 2792 FZ/T 70006-2004 GB/T 13773 GB/T 13772.1 GB/T 13772.2 GB/T 19976-2005 GB/T15788 GB/T13763 JTG E50-2006 GB/T16989 GB/T14800 GB/T1040 L/T235
ASTM D4595 GB/T17640等
【儀器特點】
1、測力精度：采用高精度測力傳感器，經國家技術監督局鑒定。
2、控制器：配套計算機控制，標準232接口連接，超強抗干擾能力，速度極快，保證采樣速率≥1000次/秒；并能同時處理曲線及報表。
3、顯示特點：顯示曲線動態跟蹤（監控）測試過程，曲線坐標自動縮放(無須測試人員干預)，報表與曲線同時跟蹤顯示。
4、操作軟件：中，英文一鍵切換，
【儀器性能及主要技術參數】
1、測試方式：按等速伸長（CRE）測試原理測定，整個過程由計算機指令控制，并記錄每時每刻之曲線動態變化及斷裂強力、斷裂伸長（伸長率）、時間、次數等。可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：單紗、織物拉伸、頂破（選配）、剝離、舌形撕破、梯形撕破、定伸長、定強力、接縫強力，接縫效率，接縫抗滑等試驗
4、量 程：10000N / 20000N /30000N /50000N（選配）
5、測力精度： ＜±1%
6，夾距：25～500mm(無級可調)
7、拉伸速度：2～500mm/min（任意設定）
8、回復速度：500mm/min
9、有效動程：600mm
10、伸長分辨率：0.01mm
11、夾持器有效夾持寬度：根據需要選配
（標準配置：吊帶專用夾具）
12、打�。狠敵龈鞣N形式數據，曲線，打印報表
13、電 源： AC220V±10％ 50Hz
14、外形尺寸：750×360×1680mm
15、重 量：約300Kg
試驗步驟：（1）調整儀器夾具為100mm±1mm，速度為50mm±5mm/min。
（2）夾持原樣（不含接縫的試樣），啟動儀器直至達到終止負荷200N，得到原樣的負荷-伸長曲線。
（3）夾持縫合樣（含接縫的試樣），注意試樣的接縫應位于兩夾鉗中間且平行于鉗口線。啟動儀器直至達到終止負荷200N，得到從同一原點開始的縫合樣的負荷-伸長曲線。
（4）根據試驗所得原樣和縫合樣的負荷-伸長曲線，可得到與規定滑移量對應的滑移阻力
在使用數據采集電路或帶電腦軟件的強力儀可直接獲得規定滑移量時的滑移阻力的測試結果，記錄滑移阻力，單位（N）。
（5）重復以上操作，直至完成規定的試樣數。

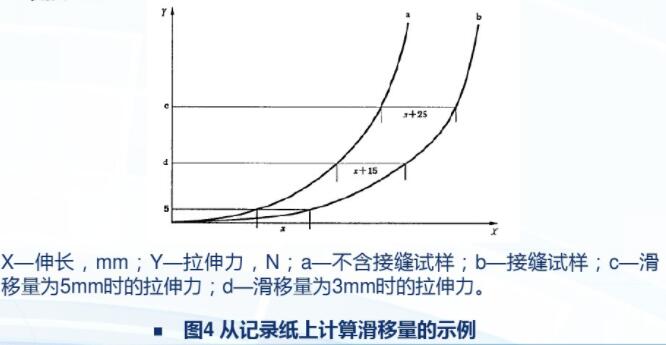

注：使用圖紙獲得結果的方法：記錄圖紙與儀器的速度不低于5：1.假如為5：1，如圖4，量取兩曲線在拉力為5N處的伸長差x，修約至最接近的0.5mm，作為對試樣初始松弛伸長的補償。將表2中給出的滑移量的測量值加上x得到所需的滑移量x'。在曲線上尋找這一點，時兩曲線平行于伸長軸的距離等于x’，讀取這一點對應的力值。修約至最接近的1N。
結果計算
由測試結果分別計算出試樣的經紗平均滑移阻力和緯紗平均滑移阻力，修約至最接近的1N。
注意事項
如果拉伸力在200N或小于終止負荷200N時，試樣未產生規定的滑移量，則記錄結果為“≥200N”。
如果拉伸力在200N以內試樣或接縫出現斷裂，導致無法測定規定滑移量，則報告“織物斷裂”或“接縫斷裂”，并記錄此時所施加的拉伸力值。
