非織造材料撕破強(qiáng)力測(cè)試
發(fā)布時(shí)間：2018-10-30 20:54
一、實(shí)驗(yàn)?zāi)康呐c要求
1、了解非織造材料撕裂強(qiáng)力測(cè)定的原理。
2、了解和掌握梯形法、落錘法測(cè)定非織造材料撕破強(qiáng)力的儀器及操作方法。
二、基本理論和知識(shí)
家用裝飾、服裝襯、人造革、以及工業(yè)用途方面的非織造材料在使用時(shí)常常受到分布不均勻的負(fù)荷作用，延邊往往受到較大的張力，使材料從受到張力的邊沿部分開(kāi)始逐漸撕裂。材料的抵抗這種撕裂變形的能力叫撕破強(qiáng)力，它是以材料撕裂時(shí)能承受的最大負(fù)荷來(lái)表示的。
撕破強(qiáng)力的測(cè)試方法常用的有舌形法、梯形法和落錘發(fā)等，我國(guó)紡織行業(yè)標(biāo)準(zhǔn)中規(guī)定采用的是梯形法和落錘法。值得注意的是這些方法所測(cè)得的結(jié)果不一定是一致的。一般地認(rèn)為，梯形法適用于各種非織造布，而落錘法只適用于面密度在120g/㎡以下的薄型非織造布。
三、實(shí)驗(yàn)原理

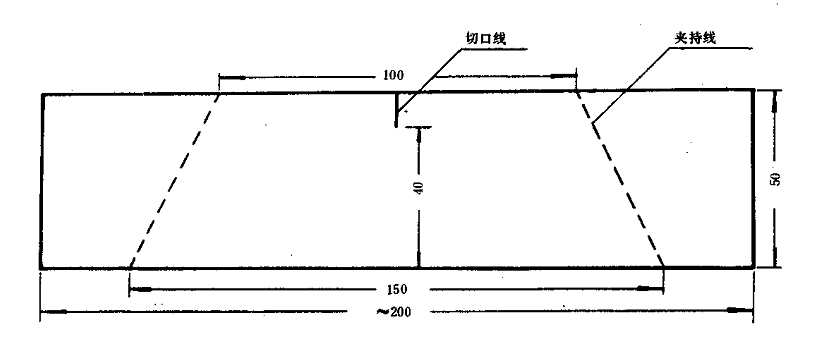

1、梯形法：將畫(huà)有梯形的條形試樣，在其梯形短邊中點(diǎn)剪一條一定長(zhǎng)度的切口作為撕裂起始點(diǎn)，然后將梯形試樣沿夾持線夾于強(qiáng)力試驗(yàn)機(jī)的上下鉗口內(nèi)，對(duì)試樣施加連續(xù)增加的負(fù)荷，使試樣沿著切口撕裂，并逐漸擴(kuò)展直至試樣全部撕斷。
2、落錘法：一塊近似半圓形試樣被加緊于落錘式撕破儀的動(dòng)夾鉗和定夾鉗上，在兩夾鉗之間即試樣中間開(kāi)一個(gè)切口，利用扇形擺錘從垂直位置下落到水平位置時(shí)的沖力使動(dòng)夾鉗和定夾鉗中的試樣迅速撕裂。
四、實(shí)驗(yàn)設(shè)備、儀器和用具
落錘式撕破強(qiáng)力試驗(yàn)儀、尺子、剪刀等。
適用范圍：
YG033A型落錘式織物撕裂儀用于各種機(jī)織物的抗撕裂強(qiáng)力的測(cè)定。
適用標(biāo)準(zhǔn)：
GB/T3917.1 紡織品 織物撕破性能 第1部分 撕破強(qiáng)力的測(cè)定 沖擊擺錘法
FZ/T 60006 非織造布撕破強(qiáng)力的測(cè)定
YG033A型織物撕裂儀主要技術(shù)參數(shù)
1. 撕裂力范圍： 0-16 N、A:0-32N、B: 0-64N 三檔
2. 測(cè)力精度： ≦±1分度值
3. 切口長(zhǎng)度： 20±0.2 mm
4. 撕裂長(zhǎng)度： 43 mm
5. 試樣尺寸： 100×63 mm
6. 外形尺寸 ：400×210×395mm
7. 重量： 27kg
五、實(shí)驗(yàn)內(nèi)容與步驟

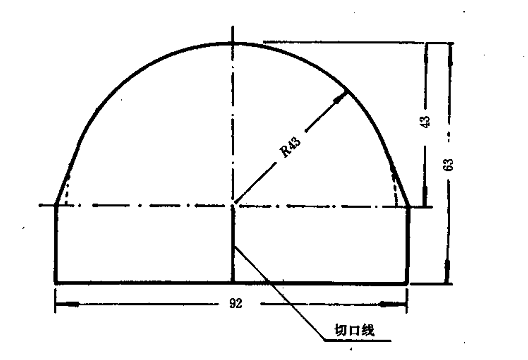

1、按上圖所示尺寸剪取試樣10塊作為試樣，如有要求應(yīng)在規(guī)定的標(biāo)準(zhǔn)狀況下調(diào)濕和試驗(yàn)。
2、檢查儀器水平、空載時(shí)指針指0的狀態(tài)，并作必要的調(diào)整。檢查刀口高低，切口線長(zhǎng)要符合20mm的要求。
3、預(yù)試：按實(shí)際強(qiáng)力選擇適當(dāng)?shù)牧砍�，使試�?yàn)值落在滿刻度值的20—80%的范圍內(nèi)。
抬起扇形擺錘至垂直位置，即試驗(yàn)起始位置，并將指針推至擋板處，將半圓形試樣的底邊置于兩夾鉗的正中底部位置上，然后旋緊兩夾鉗，按下切刀手柄，使試樣正中由底向上切開(kāi)一個(gè)20mm長(zhǎng)的切口。
4、按下擺錘擋板，扇形擺錘迅速落下，擺向右側(cè)，由于動(dòng)夾鉗與擺錘連為一體，因此試樣就被撕裂而斷，當(dāng)擺錘回?cái)[時(shí)即用手輕輕掣住，此時(shí)特別要注意手不能接觸指針的位置，最后記錄下讀數(shù)。
5、在試驗(yàn)的過(guò)程中，如夾鉗沒(méi)有擰緊而發(fā)現(xiàn)試樣在夾鉗中有滑脫現(xiàn)象時(shí)或撕裂軌跡偏離試樣垂直中心線45℃以上者則要剔除此次試驗(yàn)數(shù)據(jù)，重新補(bǔ)做一次。
6、計(jì)算出5個(gè)試樣最大撕裂強(qiáng)力的平均值，單位為牛頓，保留到小數(shù)點(diǎn)后2位。
