土工布刺破強度試驗
發布時間：2018-10-24 21:35
刺破強度試驗用一剛性頂桿以規定的速率垂直頂向土工合成材料平面，測試試樣被刺破時的最大力。
刺破強度是反應土工織物抵抗小面積集中荷載，如抵抗有棱角的石子、支護用鋼構件端頭等的能力。試驗方法與圓球頂破試驗相似，只是以金屬頂桿代替圓球。
1、儀器和儀具
（1）壓力機或帶有反向器的拉力機：其變形速率為300mm/min。
（2）量力環：其量程要滿足最大壓力值。
（3）環形夾具：內徑44.5mm。
（4）剛性頂桿：直徑8mm，平頭。
2、試樣準備
（1）試樣數量：每組試驗取10塊試樣。
（2）試樣尺寸：試樣尺寸為Φ120mm。
（3）取樣方法：按前述原則剪樣。

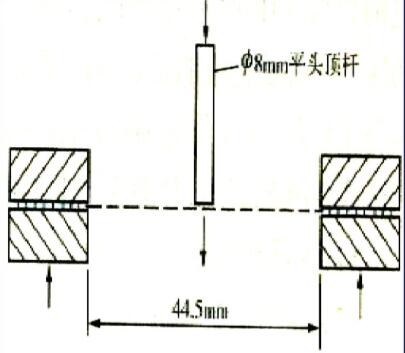

圖8-16 刺破試驗示意圖
3、試驗步驟
（1）將試樣放入環形夾具內，使試樣在自然狀態下放平，擰緊夾具。
（2）將夾具放在加荷裝置上并對中，如圖8-16。
（3）將速率設定在300mm/min。
（4）調整連接在剛性頂桿上的量力環的百分表讀數至零。
（5）開機，記錄頂桿頂壓試樣時的最大壓力值。
（6）停機，取下試樣。
（7）重復1-6步驟進行試驗，每組試驗進行10塊試樣。
4、結果整理
（1）由量力環標定曲線，將量力環中百分表的讀數換算為力（N）。
（2）計算每塊試樣的頂破強度（N）。
（3）計算10塊試樣的頂破強度平均值、標準差及變異系數。
