土工布拉力機和夾具
發布時間：2018-10-21 12:46
抗拉強度及其應變是土工織物主要的特性指標。土工織物的抗拉強度與測定時的試樣寬度、形狀、約束條件有關，因此必須在標準規定的條件下測定。
用條帶拉伸試驗測定土工合成材料的抗拉強度及延伸率時，抗拉強度是指單位寬度的土工合成材料試樣在外力作用下拉伸所能承受的最大拉力。對應于最大拉力時的應變量稱為延伸率。
條帶拉伸試驗適用于土工合成材料的寬條拉伸試驗和窄條拉伸試驗。
1、儀器和夾具

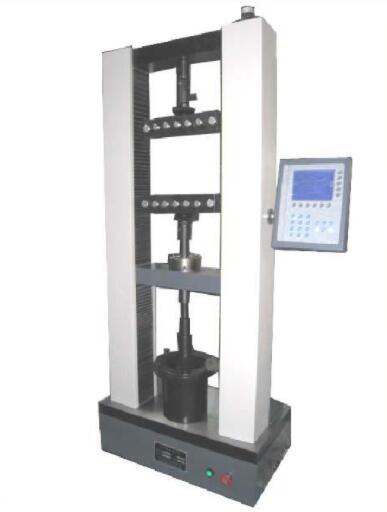

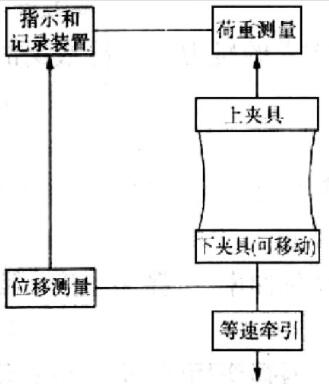

（1）拉力機：具有等速拉伸性能，能測讀拉伸過程中土工合成材料的拉力和伸長量或直接記錄拉力-伸長量曲線（圖8-9）。
（2）夾具：一對夾持試樣的夾具，其鉗口面要有一定的約束作用，防止試樣在鉗口打滑，同時又要防止試樣在鉗口內被損壞。并滿足：
①寬條試樣有效寬度200mm，夾具實際寬度不小于210mm;
②窄條試樣有效寬度50mm，夾具實際寬度不小于60mm;
③為滿足某些土工合成材料變形較大的要求，兩夾之間的最大凈距不小于300mm。
（3）動力裝置：采用調速電機油壓或機械設施調節拉伸速率。
（4）測量和記錄裝置：
①指示或記錄荷載的誤差不得大于相應實際荷載的2%；
②對延伸率超過10%的試樣，測量拉伸方向的伸長量可用有刻度的鋼尺，精度為1mm；對延伸率小于10%的試樣，應采用精度不小于0.1mm的位移測量裝置。
③可通過傳動機構直接記錄土工合成材料試樣的拉力-伸長量曲線，也可用拉力傳感器和位移傳感器測量拉力和伸長量。
