1.1本方法規定了土工格柵、土工網網孔尺寸的測定方法。

1.2本方法適用于各類孔徑較大的土工格柵、土工網，其他相同類型的土工合成材料可參照執行。


GB8170數值修約規則


當量孔徑:土工格柵、土工網等大孔徑的土工合成材料，其網孔尺寸是通過換算折合成與其面積相當?shù)膱A形孔的孔徑來表示的，稱為當量孔徑。


4.1游標卡尺:量程200mm，精度0.02mm。

4.2其他:坐標紙、鉛筆、求積儀。


5.1取樣:按本規程T1101—2006的規定取樣。

5.2試樣調濕和狀態調節:按本規程T1101—2006中的第5條規定進行。

5.3試樣制備:除符合本規程T1101—2006的規定外，每塊試樣應至少包括10個完整的有代表性的網孔。

5.4測試方法

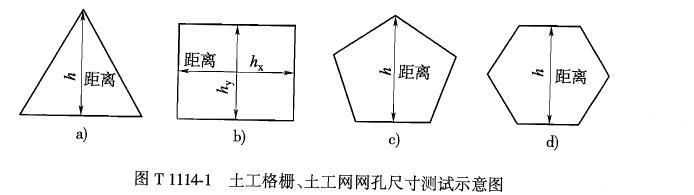

5.4.1對較規則網孔的試樣（圖T1114-1)，當網孔為矩形或偶數多邊形時，測量相互平行的兩邊之間的距離；當網孔為三角形或奇數多邊形時，測量頂點與對邊的垂直距離。同一測點平行測定兩次，兩次測定誤差應小于5%，取均值;每個網孔至少測3個測點，讀數精確到0.1mm，取均值。

5.4.2對于孔邊呈弧線或不規則網孔的試樣，檢測時應將試樣平整地放在坐標紙上固定好，用削尖的鉛筆緊貼網孔內壁將網孔完整地描畫在坐標紙上，用同一坐標紙一次描出所有的應測孔，每個網孔測描兩次。

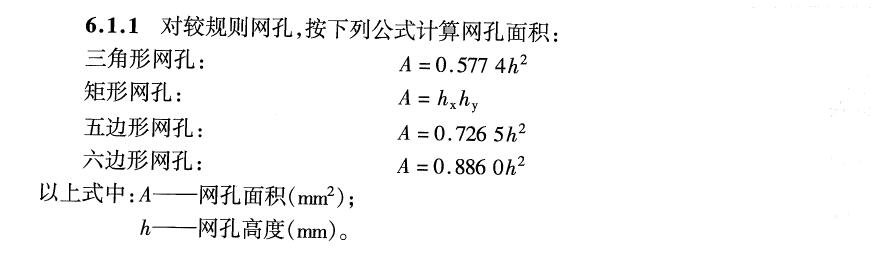

6.1計算網孔面積。

6.1.2對不規則網孔，用求積儀測出坐標紙上每個網孔兩次測描的面積，兩次測量值誤差應小于3%，取均值。

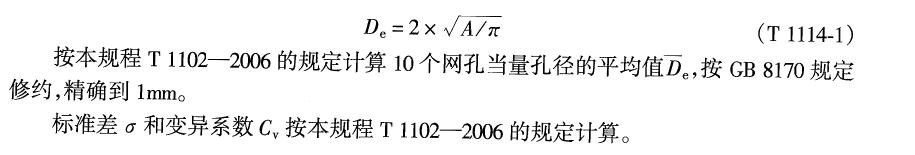

6.2按下式計算網孔的當量孔徑，計算精確到0.1mm:

試驗報告應包括以下內容：

(1) 試樣名稱、規格；

(2) 本次試驗所采用的試驗方法；

(3) 試驗結果；

(4) 試驗用大氣條件；

(5) 試驗日期；

(6) 試驗中規定應說明的情況；

(7) 任何偏離規定程序的詳細說明。


本方法未做修訂，只是在條文的編排上有所變動。在一些工程中，有時需要確定土工格柵、土工網等大孔徑網材的平均孔徑，由于這些材料孔徑較大而且往往不規則，無法用常規的篩分法或顯微鏡測量，本方法是針對這類材料制定的。

用卡尺測量時，應注意卡角緊貼孔邊但不能使孔邊受力變形；用鉛筆描畫時，也要求如此。在測量和描畫時，可從上到下或從左到右依次測量，以免重復。當土工網材網孔形狀不在規程所列范圍內時，可自己推導面積公式或用求積儀直接測量面積。
