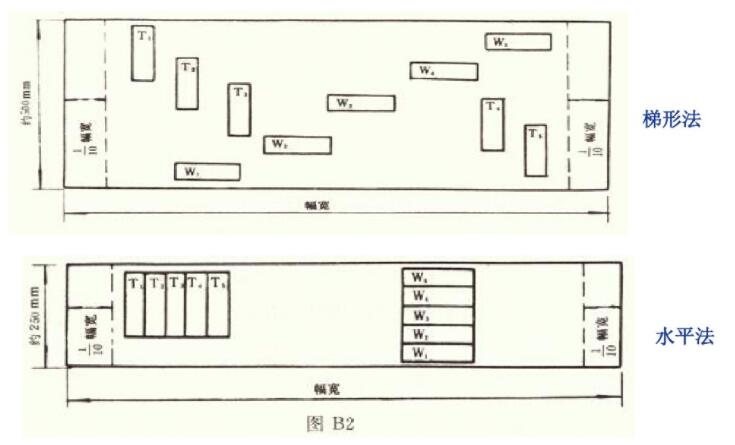

取被測材料1塊，試樣的剪取除不在上、下機的布上取外，只要布面憑證，可在零布上剪取。每匹布上只取1塊作為1份，剪取。長度約為300mm，試樣不能有表面疵點。取樣方法有梯形法和水平法，如下圖所示。



做拉伸斷裂強度試驗時，試樣的尺寸及其夾持方法對試驗結(jié)果影響較大。

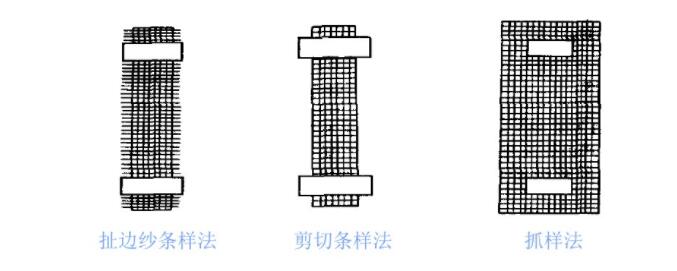

常用的機織物試樣及其夾持方法有：扯邊紗條樣法、剪切條樣法及抓樣法。如圖所示。



扯邊紗條樣法試驗結(jié)果不勻率較小，用布節(jié)約。抓樣法試樣準備容易，快速，試驗狀態(tài)比較接近實際情況，但所得強力、伸長值略高。剪切條樣法一般用于不易抽邊紗的織物，如縮絨織物、氈品、非織造布及涂層織物等。



我國標準規(guī)定采用扯邊紗條樣法。



如果試驗是針織物，由于拉伸過程中線圈的轉(zhuǎn)移，變形較大，往往導致非拉伸方向的顯著收縮，使試樣在鉗口處所產(chǎn)生的剪切應力特別幾種，造成多數(shù)試條在鉗口附近斷裂，影響了試驗結(jié)果的準確性，為了改善這種情況，可采用梯形試樣或環(huán)形試樣，如下圖所示。



試樣的工作長度對試驗結(jié)果有顯著影響，一般隨著試樣工作長度的增加，斷裂強力與斷裂伸長率有所下降，標準規(guī)定：一般織物均為20cm。針織物和毛織物為10cm，特別需要時可自行規(guī)定，但一批試驗的所有試樣必須統(tǒng)一。
