滌綸卷曲性能試驗(yàn)方法
發(fā)布時(shí)間：2018-09-22 16:17
滌綸卷曲性能試驗(yàn)方法
1、原理：在規(guī)定的負(fù)荷下，在一定的受力時(shí)間內(nèi)，測(cè)定纖維的長(zhǎng)度變化，確定纖維的卷曲數(shù)、卷曲率、卷取回復(fù)率和卷曲彈性率等性能。
2、按照GB/T6529規(guī)定的紡織品調(diào)濕和試驗(yàn)用標(biāo)準(zhǔn)大氣，滌綸、腈綸和丙綸纖維試樣的調(diào)濕和試驗(yàn)用標(biāo)準(zhǔn)大氣：
溫度（20±2）℃ 相對(duì)濕度（65±5）% 調(diào)濕時(shí)間4h
3、預(yù)置夾持距離
預(yù)置夾持距離為20mm，纖維名義長(zhǎng)度較小時(shí)可調(diào)整為10mm.
4、預(yù)加張力：F=P*T
式中：F-預(yù)加張力負(fù)荷，單位為厘牛(cN)
T-試樣的名義線密度，單位為分特（dtex）
P-單位線密度預(yù)加張力，單位為 厘牛每分特（cN/dtex）
5、試驗(yàn)根數(shù)：每個(gè)實(shí)驗(yàn)室樣品試驗(yàn)20根纖維
對(duì)確定95%的置信水平時(shí)，除已經(jīng)規(guī)定的試驗(yàn)根數(shù)外，當(dāng)置信區(qū)間半寬值超過算數(shù)總 平均值的±3.0%，按附錄C的規(guī)定增加試驗(yàn)根數(shù)。
6、實(shí)驗(yàn)步驟：
a.從已達(dá)平衡的樣品中隨機(jī)取出20束纖維（卷曲未被破壞），置于絨板上以備測(cè)定。
b.從每束纖維中隨機(jī)用張力夾夾取一根纖維懸掛于卷曲彈性儀的測(cè)力掛鉤上，然后用鑷子將纖維另一端置于夾持器中。
當(dāng)夾持長(zhǎng)度為10mm時(shí)，纖維的松弛長(zhǎng)度盡可能長(zhǎng)。
c.加輕負(fù)荷平衡后讀取L0（精確至 0.01mm），夾持距離為20mm時(shí)，讀取25mm內(nèi)全部卷曲峰和卷曲谷數(shù)Jai，夾持距離為10mm時(shí)，讀取L0內(nèi)全部卷曲峰和卷曲谷數(shù)Jai。
d.加重負(fù)荷平衡后記下讀書L1（精確至0.01mm）。
e.保持30s后，去除重負(fù)荷，恢復(fù)至預(yù)置夾持距離，保持2min后，加輕負(fù)荷平衡后讀取L2（精確至0.01mm）。

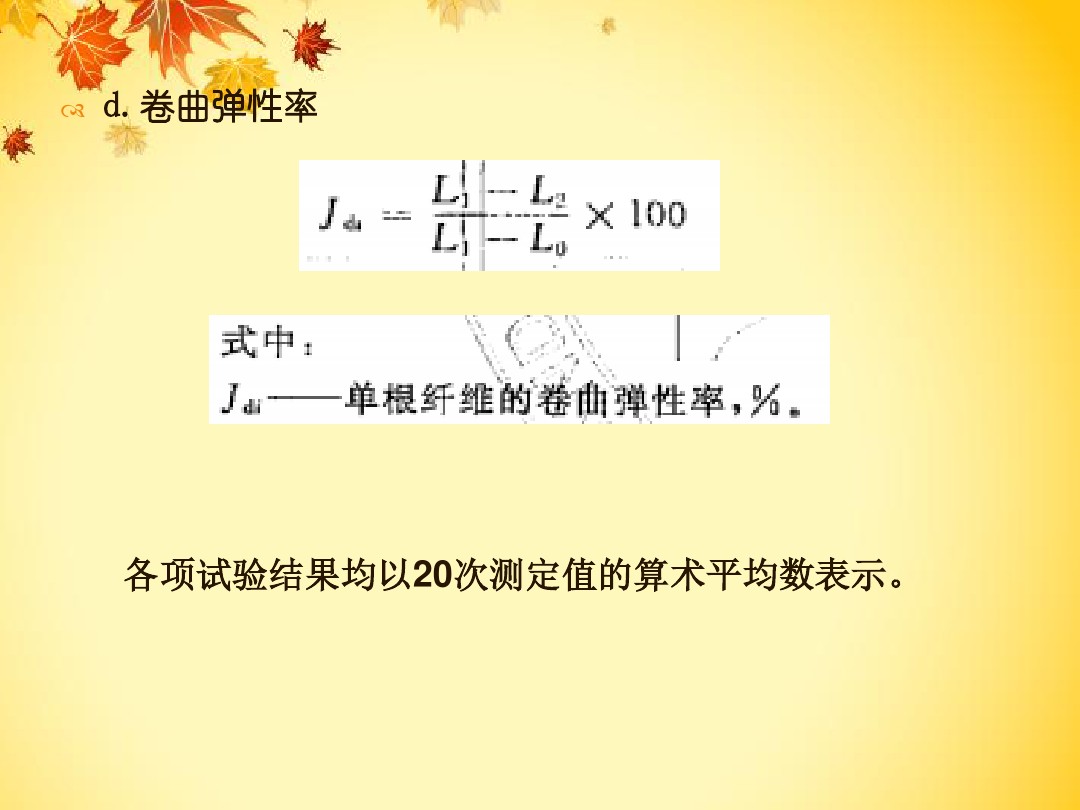

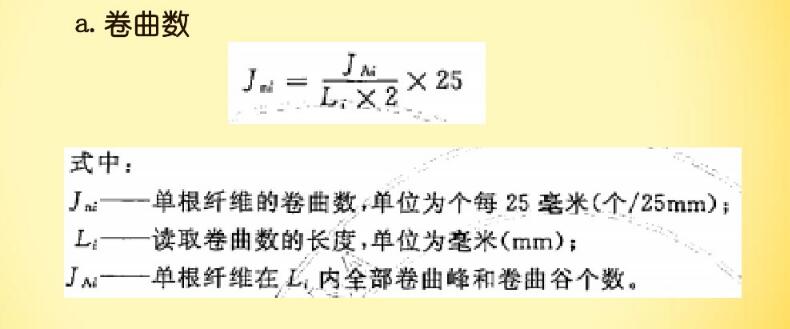

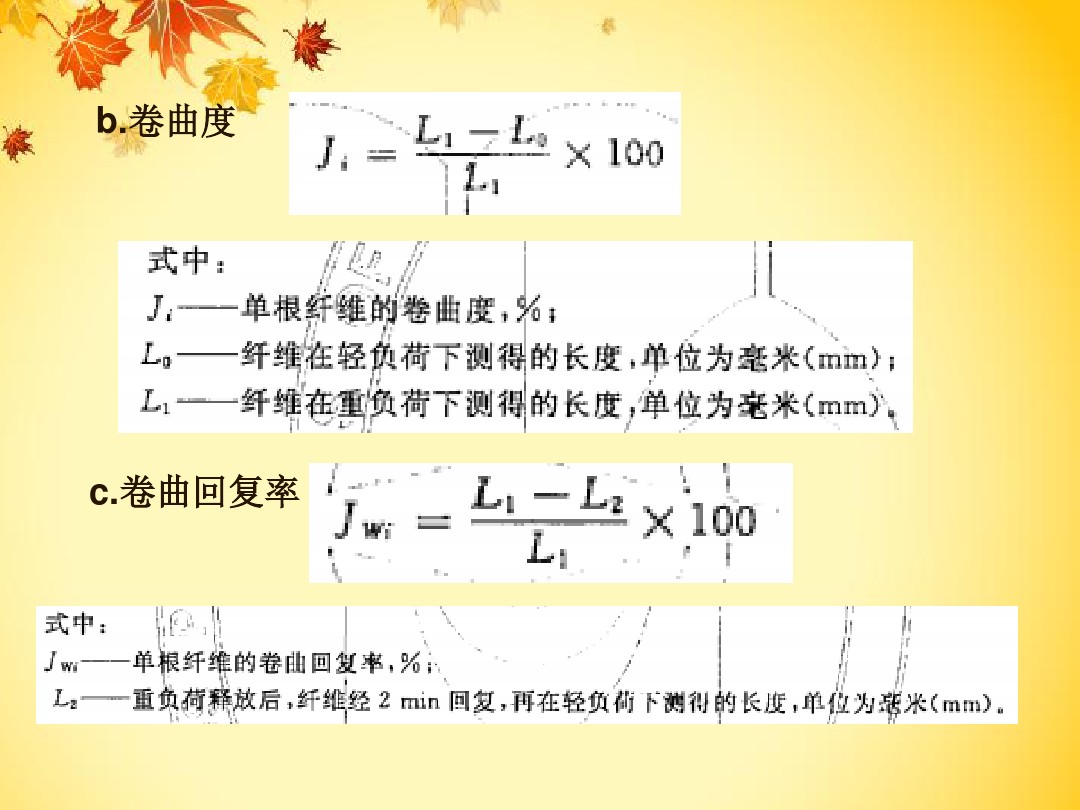

7、結(jié)果計(jì)算
儀器推薦：YG362B纖維卷曲彈性儀
【儀器用途】：
YG362B纖維卷曲彈性儀采用單片機(jī)微機(jī)控制實(shí)現(xiàn)卷曲彈性儀的智能化，儀器測(cè)量系統(tǒng)由張力加載器進(jìn)行加載，位移長(zhǎng)度由步進(jìn)，電機(jī)發(fā)出的脈沖信號(hào)通過單片機(jī)進(jìn)行計(jì)數(shù)，該儀器能夠自動(dòng)測(cè)量，顯示并打印纖維纖度為1～22dtex卷曲度、卷曲彈性、卷曲回復(fù)率及它們的統(tǒng)計(jì)值。
【適用標(biāo)準(zhǔn)】：
GB-T 14338-2008 化學(xué)纖維 短纖維卷曲性能試驗(yàn)方法
FZ/T 50009.3-2007 中空滌綸短纖維卷曲性能試驗(yàn)方法
FZ-T 50009.4-2007 中空滌綸短纖維膨松性和纖維彈性試驗(yàn)方法
【主要技術(shù)參數(shù)】：
1、加載工具；張力加載器
加載范圍 最小分度值 估計(jì)讀數(shù)
0～5.00mN 0.01mN 0.005mN
0～25.00mN 0.05mN 0.02mN
2、初始長(zhǎng)度：20.00mm
3、下夾持器行程大于或等于30mm，位移最小示值：0.01mm，位移讀數(shù)誤差小于或等于0.05mm（在10mm范圍內(nèi)）
4、定時(shí)分檔：0.5min、1min、2min三檔
5、微型打印機(jī)
6、LED燈照明裝置
7、固定視窗放大鏡
8、電源：交流220V 50HZ
