滌綸短纖維干熱收縮率試驗方法
發(fā)布時間：2018-09-22 16:04
滌綸短纖維干熱收縮率試驗方法
1、干熱收縮率：滌綸短纖維經干熱空氣處理前后長度的差數對處理前纖維長度之比的百分數。
2、原理：用熱收縮測定儀，在規(guī)定條件下測定單根纖維干熱空氣處理前后的長度變化，計算其干熱收縮率。
3、纖維調濕和試驗用標準大氣按GB 6529規(guī)定執(zhí)行，預調濕用標準大氣：溫度不超過50℃，相對濕度10%~25%；調濕和試驗用標準大氣：溫度20±2℃，相對濕度63%~67%
4、試樣及其制備
a.按GB/T 14334規(guī)定，取出實驗室試樣樣品。
b.從實驗室試驗樣品中隨機取出約5g纖維，按第6章規(guī)定進行預調濕和調濕，使試樣達到吸濕平衡。試樣回潮率在公定回潮率以下可不必進行預調濕。
5、試樣條件
a.預加張力：0.075cN/dtex，按名義線密度計算。
b.熱處理溫度：180℃或按有關規(guī)定，允許誤差±1℃。
c.熱處理時間：30min
d.熱處理后平衡時間：30min
6、試驗次數：30次
7、實驗步驟
a.按儀器說明書要求，做好實驗前的準備工作。
b.再從已達吸濕平衡的試樣中隨機取出6小束纖維，每束纖維取5根，分別用彎頭鑷將纖維一端夾入彈簧夾中間，另一端送入張力彈簧。
c.用鑷子夾住上彈簧連同纖維和張力彈簧一起放入儀器的樣筒中，按樣筒上的順序排列。夾中夾住。
d.樣筒放入儀器中心軸上進行長度測量得到L0（精確到0.01mm）
e.取出樣筒放入已達到規(guī)定溫度的烘箱中進行熱處理，30min后立即取出放入第6章規(guī)定的溫濕度條件下平衡30min，再次進行長度測量得到L1（精確到0.01mm）

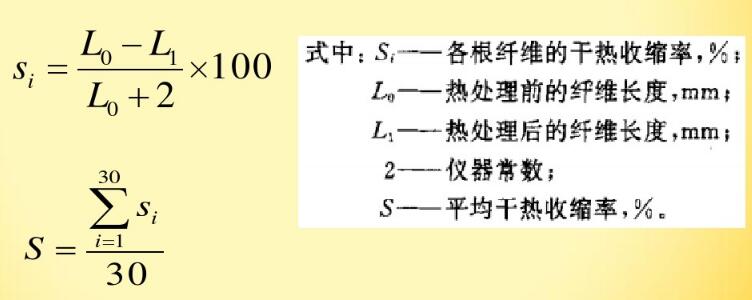

8、結果計算
