按照國(guó)家標(biāo)準(zhǔn)規(guī)定的方法測(cè)定織物的拉伸斷裂強(qiáng)力， 在附有伸長(zhǎng)裝置的織物 強(qiáng)力機(jī)上，同時(shí)測(cè)定織物的伸長(zhǎng)率。通過(guò)實(shí)驗(yàn)，掌握織物拉伸斷裂強(qiáng)力和斷裂伸 長(zhǎng)率的實(shí)驗(yàn)方法，并了解影響織物實(shí)驗(yàn)結(jié)果的各種因素。



織物在使用過(guò)程中，受到各種不同的物理、機(jī)械、化學(xué)等作用而逐漸遭到破 壞。在一般情況下，機(jī)械力的作用是主要的。

拉伸斷裂強(qiáng)力實(shí)驗(yàn)一般適用于機(jī)械性質(zhì)具有各項(xiàng)異性、 拉伸變形能力較小的 制品。主要指標(biāo)有：斷裂強(qiáng)度、斷裂伸長(zhǎng)率、斷裂伸長(zhǎng)、斷裂功等。

斷裂強(qiáng)度是評(píng)定織物內(nèi)在質(zhì)量的重要指標(biāo)之一， 是指織物在單位面積上所受 到的力。國(guó)家標(biāo)準(zhǔn)規(guī)定：本色棉布經(jīng)、緯向斷裂強(qiáng)度的允許下公差為8%，超過(guò)8% 者將降為二等品。斷裂強(qiáng)度指標(biāo)還常用來(lái)評(píng)定織物經(jīng)過(guò)日曬、洗滌、磨損以及多 種整理后對(duì)織物內(nèi)在質(zhì)量的影響。

斷裂伸長(zhǎng)率是指織物拉伸到斷裂時(shí)的伸長(zhǎng)率。 斷裂伸長(zhǎng)率同樣也是作為評(píng)定 織物內(nèi)在質(zhì)量的重要指標(biāo)之一。

斷裂長(zhǎng)度是指織物在強(qiáng)力實(shí)驗(yàn)機(jī)上進(jìn)行拉伸斷裂實(shí)驗(yàn)時(shí)， 當(dāng)實(shí)驗(yàn)布條的重量 等于它的斷裂負(fù)荷時(shí)的實(shí)驗(yàn)布條長(zhǎng)度。單位面積重量不同的織物的斷裂強(qiáng)度，應(yīng) 以斷裂長(zhǎng)度來(lái)進(jìn)行比較。 斷裂功是指織物在強(qiáng)力實(shí)驗(yàn)機(jī)上進(jìn)行拉伸斷裂實(shí)驗(yàn)時(shí)，外力對(duì)織物所做的 功。斷裂功相當(dāng)于織物拉伸至斷裂時(shí)所吸取的能量，也即織物所具有的抵抗外力 破壞的內(nèi)能。在一定程度上可以認(rèn)為，織物的這種能量越大，織物越堅(jiān)牢。應(yīng)該 指出，斷裂功是一次性的拉伸，而實(shí)際服用中的織物并不是受一次外力作用，而 是小負(fù)荷或小變形下反復(fù)多次的結(jié)果。

作拉伸斷裂實(shí)驗(yàn)時(shí)，試條的尺寸及其夾持方法對(duì)實(shí)驗(yàn)結(jié)果影響較大。常用的 試條及其夾持方法有：扯邊紗條樣法、剪切條樣法及抓樣法。扯邊紗條樣法實(shí)驗(yàn) 結(jié)果不勻率較小，用布節(jié)約。抓樣法試樣準(zhǔn)備較容易，快速，實(shí)驗(yàn)狀態(tài)比較接近 實(shí)際情況，但所得強(qiáng)度，伸長(zhǎng)值略高。剪切條樣法一般用于不易抽邊紗的織物，縮絨織物、氈品、非織造布及涂層織物等。我國(guó)標(biāo)準(zhǔn)規(guī)定采用扯邊紗條樣法。 如果試樣是針織物，可采用梯形試條或環(huán)形試條。試條的工作長(zhǎng)度對(duì)實(shí)驗(yàn)結(jié)果有 顯著影響，一般隨著試樣工作長(zhǎng)度的增加，斷裂強(qiáng)度與斷裂伸長(zhǎng)率有所下降。標(biāo) 準(zhǔn)規(guī)定：一般織物為20cm，針織物和毛織物為10cm。特別需要時(shí)可自行規(guī)定，但 所有試樣必須統(tǒng)一。



實(shí)驗(yàn)儀器為YG（B）026H型織物強(qiáng)力機(jī)。實(shí)驗(yàn)工具為織物試樣、直尺、剪刀 等。



1、取樣：根據(jù)標(biāo)準(zhǔn)規(guī)定一般采用扯邊紗條樣法。如果試樣是針織物，由于拉伸 過(guò)程中線圈的轉(zhuǎn)移，變形較大，往往導(dǎo)致非拉伸方向的顯著收縮，使試樣在鉗口 處所產(chǎn)生的剪切應(yīng)力特別集中，造成多數(shù)試條在鉗口斷裂，影響了實(shí)驗(yàn)結(jié)果的準(zhǔn) 確性。為了改善這種情況，可采用梯形試條或環(huán)形試條。經(jīng)向測(cè)三條，緯向測(cè)四條。

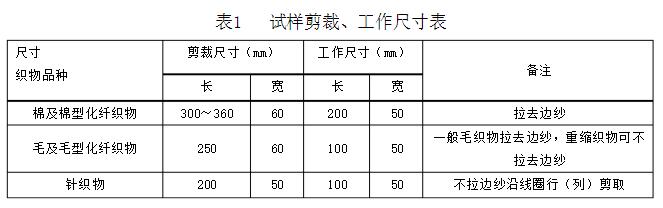

試樣的剪裁尺寸和工作尺寸見(jiàn)表1所示。



⑴ 對(duì)儀器夾持距離進(jìn)行調(diào)整

⑵ 選取預(yù)加張力。根據(jù)標(biāo)準(zhǔn)規(guī)定，以織物單位面積重量來(lái)確定張力值，見(jiàn)表2， 根據(jù)預(yù)加張力選用預(yù)張力夾。

⑶ 根據(jù)標(biāo)準(zhǔn)規(guī)定設(shè)定實(shí)驗(yàn)參數(shù)

⑷ 調(diào)整拉伸速度

⑸ 根據(jù)操作說(shuō)明裝夾試樣

⑹ 啟動(dòng)儀器進(jìn)行拉伸性能測(cè)試，對(duì)測(cè)試結(jié)果進(jìn)行分析、處理。



⑴ 每次開(kāi)機(jī)及開(kāi)始新一組測(cè)試時(shí)，須按復(fù)位鍵，使儀器重新啟動(dòng)，否則數(shù)據(jù)處 理不正確。

⑵ 儀器輸入設(shè)定參數(shù)，應(yīng)在一組實(shí)驗(yàn)開(kāi)始前進(jìn)行，否則將導(dǎo)致數(shù)據(jù)處理出錯(cuò)。

⑶ 注意上夾鉗受力應(yīng)小于儀器的滿量程值，切忌上夾持器承受力的沖擊，否則 容易損壞測(cè)力傳感器。

⑷ 做好儀器清潔、保養(yǎng)工作，及時(shí)對(duì)絲桿、導(dǎo)向桿加潤(rùn)滑油。

⑸ 運(yùn)行時(shí)如有突發(fā)故障可緊急停止，需重新啟動(dòng)。
