Y412A原棉電阻測濕儀回潮率測定
發布時間：2018-09-06 14:51
1、 實驗?zāi)康呐c要求
通過實驗，了解 Y412A 原棉電阻測濕儀的基本結構，掌握其操作方法，并進行原棉回潮率測定。
2、 實驗儀器與用具
實驗儀器 Y412A 型原棉電阻測濕儀和鏈條天平(稱量為 200g，分度值為 100mg)。
本儀器是適用于原棉回潮率的測定，是Y412A/B型原棉水份測定儀的升級換代產品，在測試原理、技術指標、計量標準不變的條件下，采用單片機技術可實現回潮率數字顯示，溫度自動補償，可一次操作完成一個棉樣的測定，測試精度高，速度快。
主要技術參數
1.回潮率測量范圍：鋸齒棉中層4%～7%
2.上層7%～12%
3.下層9%～15%
4.皮輥棉3.9%～14.4%，精度±1%
5.使用環境：溫度-5℃～41℃，精度±1℃，上、下層可在相對濕度不大于85%時正常使用，中層可在濕度6.不大于65%時正常使用。
7.壓力測量范圍：735N±49N
8.電源：直流電壓9V(6節1號干電池)，最大工作電流小于50mA，間斷接通工作。
9.外形尺寸：380×280 x185mm
3、 試樣
原棉一種
4、 實驗方法與程序

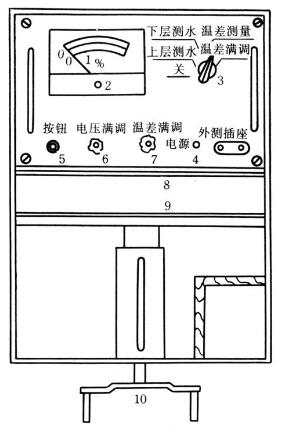

Y412A 型原棉測濕儀的面板構造如圖 6—1 所示.
Y412A 型測濕儀測試原棉回潮率的操作步驟如下：
1.打開底座，將干電池裝入電池盒，注意電池的正負極與盒蓋上的標記相符合，切勿接錯。
2.檢查表頭指針 1 是否與起點線重合，不重合則用小螺絲刀緩慢旋動表頭下方的小螺絲 2，使表頭指針與起點線重合(注意：檢查時不開啟電源)。
3.將校驗開關撥至“滿度調整”檔，然后開啟電源開關。這時表頭指針立即向右偏轉，指針應指示滿度。如有偏移則應旋轉“滿度調正”旋鈕，使指針與終點線重合，調好后關閉電源。
4.從試樣筒中取出棉樣。這時對硬塊棉樣應撕松，大的雜質也應揀去。用天平稱取 50g±5g 棉樣。
5.將稱得的試樣迅速撕松，并均勻地放入箱體兩極板之間，蓋好玻璃蓋，旋轉手柄，對試樣施加一定壓力 ，使壓力器指針尖端指到小紅點處[此時兩極板間壓力為 735N（75kgf）左右]。
圖 6—1 Y412A 型原棉測濕儀
1—表頭指針 2—小螺絲 3—校驗開關 4—電源 5—按鈕
6—電壓滿調電位器 7—溫差滿調電位器 8、9—兩極板 10—壓力器
6.將檢驗開關撥至“上層測水”或“下層測水”。棉纖維含水率一般在 6%～12%范圍內。使用上層測水，含水率在 8%～15%范圍內；使用下層測水，測量值一般在 25%～75%的測量范圍中最為可靠。然后開啟電源開關，指針立即偏轉，待指針穩定后，記下讀數。在將檢驗開關撥至“溫差測量”待指針穩定后，記下讀數。此時表上指針?biāo)缸x數就是溫差修正值。將此數值與測定原棉水分時記下讀數進行修正，即得原棉的含水率，再查表折成回潮率。
7.關閉電源，退松壓力，取出試樣。
注 按 GB6102.2—85,原棉水分含量指標應用回潮率�，F(xiàn)因儀器未更新，仍暫用含水率，再查表折算成回潮率。
5、 實驗報告要求
1.記錄：試樣名稱與規格，儀器型號、儀器工作參數，環境溫濕度，原始數據。
2.計算：回潮率。
