ASTM D434-1995(此標(biāo)準(zhǔn)已經(jīng)被代替，但仍有很多國(guó)外買家習(xí)慣性使用)

ASTM D1683 (用于代替ASTM D434-95的標(biāo)準(zhǔn)，此以標(biāo)準(zhǔn)可用于接縫強(qiáng)力、接縫滑移、拉伸強(qiáng)力等多個(gè)參數(shù)的測(cè)定)

ISO 13936.1 -2004

GB/T 13772.1-2008

JIS L1096 -2010 8.23章節(jié)方法C



樣品調(diào)濕：樣品在標(biāo)準(zhǔn)的大氣壓環(huán)境（溫度20℃、濕度65%）中調(diào)濕至少4小時(shí)，對(duì)于高回潮的樣品需調(diào)濕更長(zhǎng)的時(shí)間。

取樣：由于面料的多樣性，取樣需具有代表性，如提花面料需根據(jù)提花情況來處理是否需測(cè)試提花部分、地組織部分的接縫滑移測(cè)試。對(duì)于涂料印花織，需考慮是否需要避開印花部位。

制樣：在制樣過程中，一定要嚴(yán)格按各標(biāo)準(zhǔn)內(nèi)容規(guī)定的制樣方式、制樣要求進(jìn)行制樣。

設(shè)備調(diào)節(jié)：由于國(guó)內(nèi)外不同設(shè)備產(chǎn)商生產(chǎn)的設(shè)備差異，測(cè)試前需認(rèn)真了解設(shè)備狀態(tài)（夾片的有效夾持面積、氣動(dòng)夾具的夾持壓力、設(shè)備停止拉伸時(shí)靈敏程度）、參數(shù)設(shè)置（有效夾距、拉伸速率）。設(shè)備軟件對(duì)數(shù)據(jù)的采集方式和采集頻率是否符合標(biāo)準(zhǔn)要求。

測(cè)試：測(cè)試時(shí)，需要測(cè)試人員對(duì)樣測(cè)試過程加以觀察；以了解樣品在測(cè)試過程中的異�，F(xiàn)象；而不是盯著電腦屏幕上拉伸伸長(zhǎng)曲線。

結(jié)果分析：并不是所有的測(cè)試結(jié)果都是合理的結(jié)果；我們需要對(duì)有異常情況產(chǎn)生的測(cè)試樣品數(shù)據(jù)給予剔除，并且了解每個(gè)樣品測(cè)試過程中的斷裂情況，來分析測(cè)試結(jié)果的是否符合標(biāo)準(zhǔn)要求。



縫紉針：

服裝用面料接縫滑移常用的縫紉針分為14號(hào)針和11號(hào)針；號(hào)型不同，針的直徑也不同，會(huì)影響在織物中留下的針眼大��；這點(diǎn)對(duì)于定負(fù)荷法測(cè)試的影響較大，一定得注意。

縫紉針的鋒利程度，也會(huì)影織物的縫紉損傷率，進(jìn)而影響到織物的接縫強(qiáng)力的最大峰值，而接縫強(qiáng)力才是接縫滑移中的主體內(nèi)容。

縫紉線：

其主要的影響的因素就是自身強(qiáng)度的問題，對(duì)ISO GB等系列標(biāo)準(zhǔn)來說；縫紉線的強(qiáng)度基上都是可以滿足≥200N的要求，但對(duì)ASTM 標(biāo)準(zhǔn)來說；其要求并不是≥200N即可停止測(cè)試；而是要求直接測(cè)試出樣品的實(shí)際接縫滑移值。這樣相對(duì)來說，對(duì)ASTM 標(biāo)準(zhǔn)就必須嚴(yán)格按標(biāo)準(zhǔn)要求的縫紉線(ASTM D434約39 tex白色絲光棉線或約36 tex的白色滌棉線，ASTM D1683是根據(jù)不同織物類型與面料克重使用不同的縫紉線)。



測(cè)試方向總體分為二種方式

1、經(jīng)向滑移是指緯紗在經(jīng)紗上的滑移，對(duì)應(yīng)標(biāo)準(zhǔn)：ASTM D434 、ASTM D1683

2、經(jīng)向滑移是指經(jīng)紗在緯紗上的滑移，對(duì)應(yīng)標(biāo)準(zhǔn)：GB/T 13772.1 、ISO 13936.1

二者是相反的，所以當(dāng)我們拿到測(cè)試報(bào)告時(shí)，一定得看清楚到底是哪個(gè)方向的紗線滑移比較差。這也是客戶有時(shí)候比較難以理解的一個(gè)問題。現(xiàn)在各檢測(cè)中心為讓客戶能夠一目了然，采用了以下的結(jié)果表示方法。

// 經(jīng)向 (// to warp )

// 緯向（// to weft）

表示的意思就是縫線平行于經(jīng)向，和縫線平行于緯向。

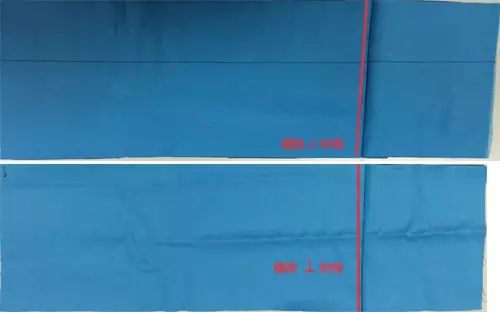

1、除JIS L1096要求縫紉線垂直與經(jīng)（緯）向之外，其他標(biāo)準(zhǔn)均要求縫線平行于樣品短邊。





2、除JIS L1096外，其他標(biāo)準(zhǔn)要求距長(zhǎng)邊38mm處畫一張平行于長(zhǎng)邊的直線，以使測(cè)試時(shí)，夾具能夾住同一束紗線。（如上圖）



3、在縫制樣品時(shí)一定得檢查縫紉機(jī)上下線的張力是否一致。如下圖：

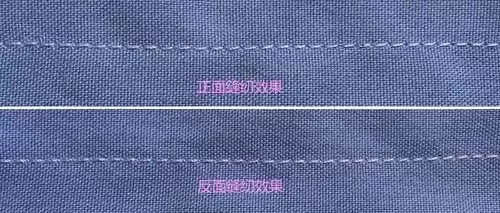

縫紉線上下二條線的縫紉張力一致的話，縫制出來的樣品正反面均勻。在做測(cè)試時(shí)，紗線所受拉力均勻一致，能夠完全反映出樣品是真實(shí)受力情況。





如上圖反應(yīng)的是上下縫紉線的張力不一致的情況，在這種情況下，縫紉線所表現(xiàn)出來的受拉強(qiáng)力比較弱，所測(cè)試出來的結(jié)果不穩(wěn)定。經(jīng)多次試驗(yàn)，發(fā)現(xiàn)其測(cè)試結(jié)果略低于正常測(cè)試數(shù)值，易出現(xiàn)縫線斷裂的情況。



上面縫紉線張力 < 底線張力時(shí)，需調(diào)整縫紉機(jī)上彈簧握線器的張力，使線的張力變大；或者調(diào)整底線線圈上的第二個(gè)顆螺絲，使用張力變小。

上面縫紉線張力 > 底線張力時(shí)，同上方法反向調(diào)節(jié)。





常見的織物拉伸斷裂現(xiàn)象有以下幾種，在測(cè)試過程可能會(huì)出現(xiàn)一種或者幾種。

FTS = Fabric Torn at Seam（織物在縫線處破裂）

STB= Sewing Thread Breakdown（縫線斷裂）

FR = Fabric Yarn Rupture（織物斷裂）

SS = Sewn seam yarn slippage(接縫處紗線滑脫)





織物在縫線處斷裂時(shí)結(jié)果的表示：

// Warp(經(jīng)向) 25.7 lbf（磅） FTS(織物在縫線處斷裂)

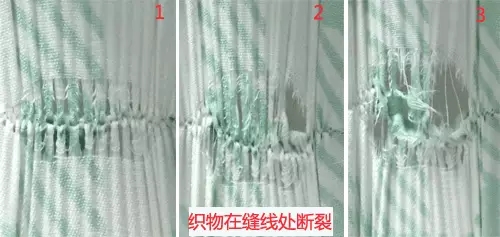

出現(xiàn)織物斷裂現(xiàn)象的分析：

織物在縫線處斷裂是由于織物拉伸強(qiáng)力與縫線縫紉強(qiáng)力相同或者略低于；織物在縫紉時(shí)，縫紉針會(huì)將織物的部分紗線刺傷，使其接縫強(qiáng)力值下降，而下降的程度就是我們偶爾才能聽到的另一個(gè)參數(shù)，縫紉損傷率。還有一種情況就是涂層或者樹酯免燙整理后的織物，這類織物由于紗線受外力作用，相對(duì)固定，無法移動(dòng)；在受強(qiáng)力拉伸時(shí)，縫線對(duì)紗線形成一種切割力而使織物發(fā)生撕裂。

出現(xiàn)織物斷裂時(shí)，說明面料本身強(qiáng)力值不是很高；測(cè)試結(jié)果需要看具體的開口和滑移值情況；

如果開口程度 ≥ 6.4mm；且滑移值滿足客戶要求，則判定合格；反之不合格；

如果開口程度 ＜ 6.4mm ; 且滑移值滿足客戶要求；則判定合格；反之不合格。





縫線斷裂時(shí)結(jié)果的表示：

// Weft（緯向） N/F lbf（磅） STB(縫線斷裂)

注：N/F 表示未找到6.4mm 開口縫線已經(jīng)斷裂

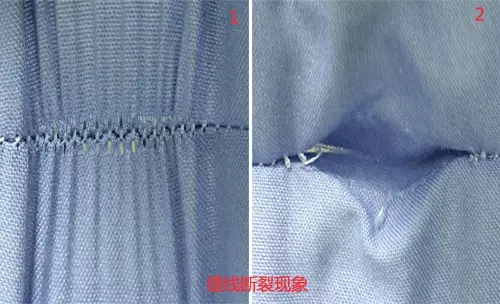

出現(xiàn)縫線斷裂現(xiàn)象的分析：

發(fā)生縫線斷裂情況，一般表示織物紗線間的滑移較小，且織物拉伸強(qiáng)力明顯大于縫線強(qiáng)力。出現(xiàn)此現(xiàn)象大部分都可以斷定織物的接縫滑移性能非常好；且大多數(shù)都是找不到標(biāo)準(zhǔn)規(guī)定的開口程度（用N/F表示），此時(shí)需要參考接縫強(qiáng)力的數(shù)值即可，如果接縫強(qiáng)力值大于客戶的要求，則判定滑移性合格。 需要提出的是，如果有STB現(xiàn)象，且接縫強(qiáng)力值很低，此時(shí)100%是實(shí)驗(yàn)室人員在樣品縫制上出現(xiàn)問題。請(qǐng)參照前面的內(nèi)容進(jìn)行檢查。





縫線斷裂時(shí)結(jié)果的表示：

// Weft（緯向） N/F lbf（磅） FR(織物斷裂)

注：N/F 表示未找到6.4mm 開口織物已經(jīng)斷裂

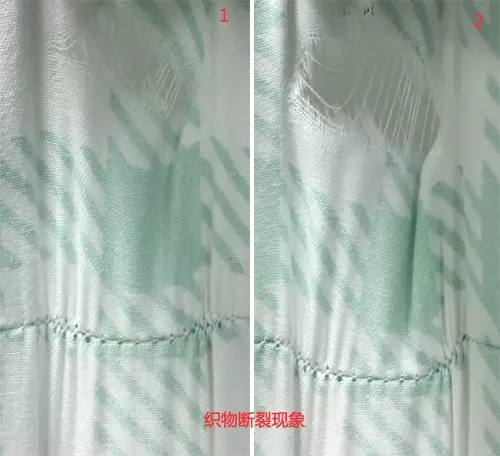

出現(xiàn)織物斷裂現(xiàn)象的分析：

此現(xiàn)象說明面料的拉伸強(qiáng)力過低；但面料的接縫性能還是很好的。在出檢測(cè)結(jié)果時(shí)，基本上表示為N/F，同時(shí)備注接縫強(qiáng)力值（理論上和拉伸強(qiáng)力值是一樣的）；這類面料我們需要從改善織物強(qiáng)力的方向上去解決織物強(qiáng)力問題，同時(shí)要兼顧滑移性能。

如果接縫強(qiáng)力值符合客戶要求，判定合格。同時(shí)還需要考慮客戶有無接縫強(qiáng)力要求。

如果接縫強(qiáng)力值不符合客戶要求，判定不合格。





紗線滑脫現(xiàn)象時(shí)結(jié)果的表示：

// Weft（緯向） 6.8 lbf（磅） SS(紗線滑脫)

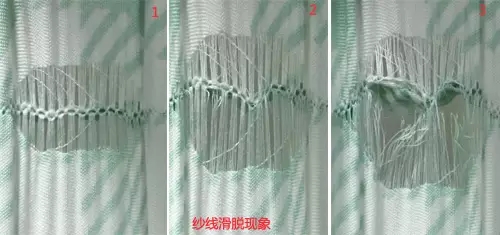

出現(xiàn)織物紗線滑脫現(xiàn)象的分析：

有此現(xiàn)象發(fā)生，只能說明織物的接縫滑移性能不合格。一般出現(xiàn)此類現(xiàn)象的面料多為手感非常柔軟或者織物組織結(jié)構(gòu)非常舒松。手感柔軟的面料適當(dāng)加點(diǎn)防紕裂助劑，將手感變成略為硬一點(diǎn)，可以改善紗線滑脫的情況。
