纖維卷曲度檢測
發布時間：2018-09-02 07:50
（一）實驗?zāi)康呐c要求
通過實驗，了解卷曲彈性儀的結構原理，熟悉卷曲彈性儀測定方法，掌握纖維卷曲彈性 的有關指標。參閱 GB/T 14338。
（二）實驗儀器與用具、試樣
YG361 卷曲彈性儀（如圖 1 所示，新型卷曲彈性儀按其說明書操作） 、鑷子、黑絨板。 化學纖維若干種。
（三）實驗方法、步驟

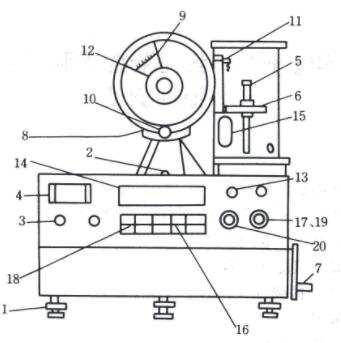

圖 1 YG361 型卷曲彈性儀
1—水平調節螺絲 6—下夾持器 11—天平臂 7—手輪 2—水平泡 3—電源開關 4—標牌 5—上夾持器 8—扭力天平 9—天平讀數指南針 10—天平制動旋鈕 14—讀數顯示 15—放大鏡片 12—天平旋鈕 13—平衡點指示燈 18—0 min 按鈕 16—2min 定時按鈕 17—計時指示燈 19—定時指示 20—定時止熄
（1）用水平調節螺絲 1 調節儀器至水平位置。開啟電源開關 3，接通電源，電源指示燈 亮。檢查儀器中測力扭力天平的零位及力點平衡。
（2）用 20.00mm 校正棒校正上、下夾持器 5、6 間距，并檢查是否與自動顯示（20.00） 相符。如不符時，應調節下夾持器 6 或預置數電路光敏三級管的位置，使之相符。
（3）在試樣中隨機取 30 束卷曲狀態沒有破壞的束狀纖維排列在黑絨板上。
（4）用纖維張力夾從纖維束中夾起一根纖維，懸掛在天平橫梁上，然后用攝子將纖維的 另一端放入下夾持器 6 鉗口中，這時，纖維呈松弛狀態，實際長度應大于 20mm。
（5）旋動扭力天平旋鈕 12，使讀數達到預定的輕負荷 0.0018cN/dtex，此時天平橫桿上翹。
（6）搖動手輪 7，使下夾持器 6 平衡下降，同時牽引天平橫桿下降，觀察天平零位指針。 當扭力天平平衡觸點指示燈 13 亮?xí)r立即停止搖動手輪 7，記下顯示讀數 L0。
（7）轉動下夾持器頂部 25mm 長度指針與放大鏡片 15，透過放大鏡，讀取 25mm 長度內 的全部卷曲波峰和波谷數 JA。
（8）旋動扭力天平旋鈕 12，使讀數達到預定的重負荷 0.0883cN/dtex，此時天平橫桿上 翹。
（9） 逆時針方向搖動手輪 7， 使下夾持器 6 繼續牽行天平橫桿下降，觀察天平零位指示， 見扭力天平平衡觸點指示燈 13 亮，立即停止搖動手輪 7，記下顯示讀數 L1，同時撳下 2min 定時按鈕 16。
（10）當定時報信后，撳下 0min 按鈕 18，同時反向轉動扭力天平旋鈕 12，撤銷天平施 加之力，關閉天平。順時針搖動手輪，使下夾持器 6 上升至原來位置（20.00mm）時，撳下 2min 定時按鈕 16。
（11）當定時報信后，撳下 0min 按鈕 18，重復原來所加的輕負荷 0.0018cN/dtex，逆時 針方向搖動手輪 7，使下夾持器 6 下降，觀察天平零位指示，見到扭力天平平衡觸點指示燈 13 亮，立即停止搖動手輪，記下顯示讀數 L2。
（12）關閉天平，順時針方向搖動手輪 7 到原來位置，取下張力夾與被測纖維。
（13）每個試樣測試 30 根纖維，分別記錄各根纖維的 JA、L0、L1、和 L2 值。
（14）指標計算：按照公式（1）、（2） 、 （3）和（4）分別計算出 30 根纖維的平均卷曲數 Jn、平均卷曲率 J、平均卷曲回復率 JW 和平均卷曲彈性回復率 JW。
（四）實驗報告要求試樣名稱與規格，儀器型號，儀器工作參數，環境溫濕度，原始數據。計算出卷曲度、卷曲率、剩余卷曲率、卷曲彈性率。
（五）推薦儀器
【儀器用途】：
YG362B纖維卷曲彈性儀采用單片機微機控制實現卷曲彈性儀的智能化，儀器測量系統由張力加載器進行加載，位移長度由步進，電機發出的脈沖信號通過單片機進行計數，該儀器能夠自動測量，顯示并打印纖維纖度為1～22dtex卷曲度、卷曲彈性、卷曲回復率及它們的統計值。
【適用標準】：
GB-T 14338-2008 化學纖維 短纖維卷曲性能試驗方法
FZ/T 50009.3-2007 中空滌綸短纖維卷曲性能試驗方法
FZ-T 50009.4-2007 中空滌綸短纖維膨松性和纖維彈性試驗方法
【主要技術參數】：
1、加載工具；張力加載器
加載范圍 最小分度值 估計讀數
0～5.00mN 0.01mN 0.005mN
0～25.00mN 0.05mN 0.02mN
2、初始長度：20.00mm
3、下夾持器行程大于或等于30mm，位移最小示值：0.01mm，位移讀數誤差小于或等于0.05mm（在10mm范圍內）
4、定時分檔：0.5min、1min、2min三檔
5、微型打印機
6、LED燈照明裝置
7、固定視窗放大鏡
8、電源：交流220V 50HZ
