將試樣整個(gè)寬度夾持在拉伸試驗(yàn)機(jī)的夾具上，對試樣進(jìn)行拉伸直至 試樣斷裂。試樣的抗拉伸性能由試驗(yàn)機(jī)的記錄裝置記錄并計(jì)算。對所有 土工布及其有關(guān)產(chǎn)品，伸長速率固定為隔距長度的（20％±5）/min。



大多數(shù)土工布能用本方法進(jìn)行試驗(yàn)。但對于特殊土工布，例如高強(qiáng) 土工布、網(wǎng)狀物或由玻璃纖維制成的土工布，有可能需要一些技術(shù)修改， 防止它們在夾具中滑移或因被夾具握持而受損。



本方法采用的試樣寬度比長度大，這是本方法與其他方法測定織物 抗拉伸性能方法的根本區(qū)別所在。因?yàn)橐恍┩凉げ荚谪?fù)荷作用下夾持范 圍內(nèi)長度有收縮（頸縮）的趨勢。較大的寬度降低這些土工布的收縮影 響，并可提供與所期望的土工布現(xiàn)場工作特性較為接近的指標(biāo)。



各類土工布和土工格柵的基本試驗(yàn)，試樣寬度為 200mm，名義夾持長 度為 100mm。當(dāng)需要伸長率時(shí)，使用伸長計(jì)來跟蹤試樣的兩個(gè)標(biāo)記點(diǎn)來 測量伸長。 兩個(gè)標(biāo)記點(diǎn)位于與外加負(fù)荷相平行的試樣對稱軸上， 間隔 60mm （試樣對稱中心的每邊 30mm） 。這個(gè)距離對于土工格柵可作修改，以便 包含至少一排節(jié)點(diǎn)。



使用伸長計(jì)測定試樣的伸長。如果校準(zhǔn)試驗(yàn)表明夾鉗位移和伸長結(jié) 果之間無顯著差異，則可以通過夾鉗位移測量伸長。在此情況下，名義 夾持長度就是上下夾鉗距離，固定為 100mm。伸長率差異的顯著性可根 據(jù) GB/T 3361 規(guī)定，用“學(xué)生”t 分布在 95%的置信度下確定。



在樣品的縱向和橫向各剪取至少 5 塊試樣。



2.2.1 制備每個(gè)試樣至 200mm±1mm 的最終寬度（如可能應(yīng)拆除邊 緣） ，并有足夠的長度以滿足夾鉗隔距 100mm。其長度方向與外加拉伸力 的方向平行。當(dāng)合適時(shí)，為控制滑移，可沿著試樣的整個(gè)寬度，與試樣 長度方向垂直地畫兩條間隔 100mm 的標(biāo)記線（不包括絞盤夾具） 。



2.2.2 對于機(jī)織土工布，將每塊試樣剪切至約 220mm 寬，然后再從 試樣兩邊拆去數(shù)目大致相等的邊線以得到 200mm±1mm 的名義試樣寬度。 這有助于在試驗(yàn)期間保持試樣的完整性。 （注：當(dāng)試樣的完整性不受影響 時(shí)，可直接切到最終寬度。 ）



2.2.3 對于土工格柵或土工布與土工格柵的復(fù)合產(chǎn)品，每個(gè)試樣至 少為 200mm 寬，且包含至少 5 個(gè)完整的抗拉單元。



如使用伸長計(jì)，伸長點(diǎn)應(yīng)標(biāo)記在試樣的中排抗拉肋條的中心線上。 每個(gè)標(biāo)記點(diǎn)之間至少應(yīng)間隔 60mm，并至少有一個(gè)節(jié)點(diǎn)或交叉組織，而且 夾持長度應(yīng)是格柵的數(shù)個(gè)完整節(jié)距。



2.2.4 對于用剪子會影響織物結(jié)構(gòu)的，可以采用熱切，并記錄在報(bào) 告中。



2.2.5 當(dāng)需要濕態(tài)最大負(fù)荷和干態(tài)最大負(fù)荷的，則剪取試樣長度至 少為通常長度的兩倍。對每個(gè)試樣編號后對折剪成兩塊，一塊用于測干 態(tài)最大負(fù)荷，另一塊用于測定濕態(tài)最大荷載，這樣使的每一對斷裂試驗(yàn) 是對含有同樣紗線的試樣進(jìn)行的。



對于浸濕后收縮過大的土工布，拉伸強(qiáng)度應(yīng)以濕態(tài)的最大荷載與調(diào) 濕前的初始寬度（精確至±1mm）來測定。



3.1 在 GB 6529 規(guī)定的標(biāo)準(zhǔn)大氣條件下調(diào)濕試樣并進(jìn)行試驗(yàn)。當(dāng)試 件在間隔至少 2h 的連續(xù)稱重中質(zhì)量變化不超過試樣質(zhì)量的 0.25％時(shí)， 可認(rèn)為試樣已調(diào)濕（如果能標(biāo)明試驗(yàn)結(jié)果不受相對濕度的影響，則可不 在規(guī)定的相對濕度條件下進(jìn)行調(diào)濕和試驗(yàn)） 。



3.2 對于進(jìn)行濕態(tài)狀態(tài)的試樣應(yīng)浸入溫度 20±2℃（或 23±2℃，或 27±2℃）水中，浸泡時(shí)間至少 24h，且足以使試樣完全浸潤，即在浸泡 更長的時(shí)間后最大負(fù)荷或伸長率無顯著差異。為使試樣完全濕潤，也可 以在水中加入不超過 0.05％的非離子中性濕潤劑。



4.1 設(shè)定拉伸試驗(yàn)機(jī)

試驗(yàn)開始前，將夾具隔距調(diào)制 100±3mm，土工格柵除外。選擇試驗(yàn) 機(jī)的負(fù)荷量程。選擇試驗(yàn)機(jī)的負(fù)荷量程，使斷裂強(qiáng)力在滿量程負(fù)荷的 10％～90%之間。設(shè)定試驗(yàn)機(jī)的拉伸深度，使試樣的伸長速率為隔距長度 的 20％/min±5％/min。

若使用絞盤夾具，當(dāng)每次試驗(yàn)開始時(shí)，應(yīng)將絞盤中心隔距保持最小。 使用絞盤夾具應(yīng)記錄在報(bào)告中。



4.2 夾持試樣

將試樣對中地夾持在夾鉗中。注意縱向和橫向試驗(yàn)的試樣長度與拉 伸力方向平行。合適的方法是將預(yù)先畫好的橫貫試驗(yàn)寬度且相隔 100mm 的兩條標(biāo)記線盡可能與上下夾鉗口的邊緣重合。

對于濕態(tài)試樣，在從水中取出 3min 內(nèi)進(jìn)行試驗(yàn)。



4.3 安裝拉伸計(jì)

在試樣上相隔 60mm 分別設(shè)定標(biāo)記點(diǎn)（分別距試樣中心 30mm） ，并固 定伸計(jì)，且不能對試樣有任何損傷。確保試驗(yàn)中這些標(biāo)記點(diǎn)不滑移。



4.4 測定拉伸性能

開動(dòng)拉伸試驗(yàn)機(jī)并連續(xù)運(yùn)行至試樣斷裂，停機(jī)并回復(fù)至初始隔距位 置。記錄最大荷載，精確至滿量程的 0.2％；記錄伸長率，精確至一位小數(shù)。



每個(gè)方向至少試驗(yàn) 5 個(gè)試樣。



根據(jù)試驗(yàn)中觀察的情況， 以及土工布特有的變異性和伸長計(jì)的應(yīng)力應(yīng)變曲線的規(guī)則性（出現(xiàn)不規(guī)則時(shí)應(yīng)舍棄該結(jié)果）判斷結(jié)果是否應(yīng)被剔 除。如果試驗(yàn)過程中試樣在夾鉗中滑移，或如果在距夾鉗口 5mm 以內(nèi)范 圍中斷裂而其試驗(yàn)結(jié)果低于其他所有結(jié)果平均值 50％時(shí)，該實(shí)驗(yàn)值應(yīng)剔 除，另取一試樣進(jìn)行試驗(yàn)。



對于特殊材料的土工布試樣，應(yīng)采取特殊方法，以減少因夾鉗所引 起的損傷：

a）給夾鉗加襯墊；

b）對夾在鉗口面內(nèi)的試樣加以涂層；

c）修改鉗口表面。



4.5 測定伸長率

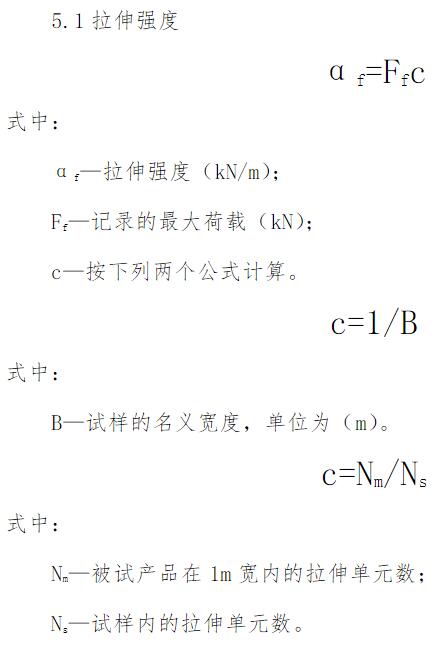

使用合適的記錄裝置測量在任一特定負(fù)荷下試樣實(shí)際夾持長度的增加。
