縷紗測長儀紗線細度實驗
發布時間：2018-08-17 22:14
一、實驗?zāi)康呐c要求
通過實驗，掌握紗線線密度的測試方法和指標計算，了解影響紗線線密度測試結果的因 素。參閱GB/T 4743，GB/T 14343，GB 6838。
二、實驗儀器、工具及試樣
YG086型

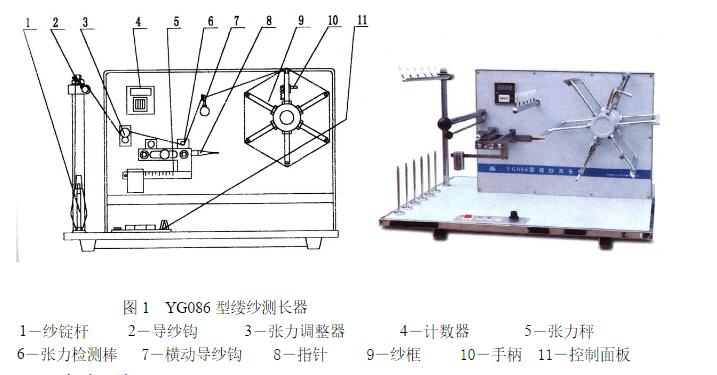

縷紗測長儀（如圖1所示），電子天平，烘箱，管紗若干
三、實驗方法
(一)試樣準備
1．按規定的方法取樣。
2．將試驗紗線放在試驗用標準大氣中24h，進行調濕處理(有條件則做)。
(二)儀器調節
1．檢查張力秤的法碼在零位時指針是否對準面板上的刻線。
2．接通電源，檢查空車運轉是否正常。
3．確定張力秤上的搖紗張力。
(三)實驗步驟
1．將紗管插在紗錠上。
2．將紗管上的紗線引入導紗鉤，經張力調整器、張力檢測棒、橫動導紗鉤，然后把紗線 端頭逐一扣在紗框夾紗片上(紗框應處在起始位置)，注意將活動葉片拉起。
3．將計數器定長撥盤撥至100 圈數上。
4．將調速旋鈕調在200r/min 上，使紗框轉速為200r/min。
5．計數器電子顯示清零。
6．接通電源，按下“啟動”按鈕，紗框旋轉到100
7．在紗框卷繞縷紗時特別要注意張力秤上的指針是否指在面板刻線處，即卷繞時張力秤處于平衡狀態。如不對，先調整張力調整器，使指針指在刻線處附近，少量的調整可 通過改變紗框轉速來達到。卷繞過程中，指針在刻線處上下少量波動是正常的。張力 秤不處在平衡狀態下?lián)u的縷紗要作廢。
8．將繞好的各縷紗頭尾打結接好，接頭長度不超過1cm。
9．將紗框上活動葉片向內檔落下，逐一取下各縷紗后將其回復原位。
10． 重復上述動作，搖取第二批縷紗。
11． 操作完畢，切斷電源。
12． 用天平逐縷稱取縷紗質量，然后將全部縷紗在規定條件下用烘箱烘至恒定質 量（即干燥質量）。若已知回潮率，可不用烘燥。

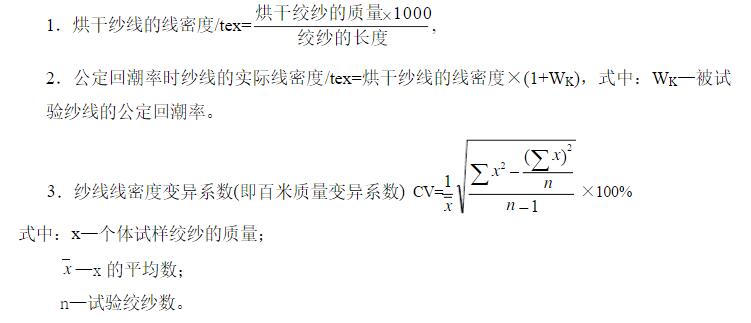

四、指標計算
五、實驗報告內容
1．記錄：溫濕度，試樣名稱與規格，儀器型號，儀器工作參數，原始數據。
2．計算：在公定回潮率時紗線的線密度，紗線線密度變異系數，紗線百米質量偏差。
六、儀器推薦：YG086C縷紗測長儀
【儀器用途】
YG086型
縷紗測長儀用于將紗管上試樣紗線用紗框搖取縷紗，供紗線的線密度（或支數）的測定及縷紗強度測試。
【適用標準】
GB/T4743 紡織品卷裝紗絞紗法線密度的測定
GB/T14343 化學纖維長絲線密度試驗方法
GB/T 6838 縫紉線試驗方法，ISO2060 ASTM D1907 等
【儀器賣點】
1.傳動機構：采用彈簧自動緊固機構，自動調節電機位置，保證紗線框停位準確。
2.計數部分：采用機械式撥盤輸入，數碼塊顯示輸出，達到既直觀，又提高輸入部分的準確性、可靠性 ，延長計數器使用壽命。
3.控制部分：采用單片控制，保證動作準確無誤。
4.調整部分：采用軟起動方式，延長電機使用、壽命。采用可控制 KC05 作高速部分主要元器件， 減少繼電器只數，增強機器的穩定性及抗干擾性。 采用自動定位功能，最后一圈由程序固化控制。
【儀器主要技術參數】
1、可搖動管數 1～6管
2、紗框周長 1000±1mm
3、紗框轉速 30～280mm/min無級調速
4、張力范圍 0～100cN
5、圈數預置 2～9999
6、導紗樞動程 35±1.5mm
7、外形尺寸 780×660×480mm(長×寬×高)
