圓軌跡起毛起球測試儀使用說明書
發布時間：2018-04-19 20:51
一、簡介
2、本儀器采用數字式計數器控制，可予置次數，自動計數，霍爾元件采集次數信號，數據LED顯示。其特點準確、穩定、可靠。
3、適用標準：GB/T4802.1《紡織品 織物起球試驗圓軌跡法》。
二、儀器的主要技術指標
1、運動軌跡：Φ40mm±1mm圓軌跡
2、運動速度：60r/min±1r/min
3、毛刷高度：2mm～10mm可調
4、計數范圍：1次～999900次
5、電源：AC220V±10% 50Hz
6、外形尺寸：560mm×260mm×360mm
7、重量：32Kg
三、儀器的安裝及使用注意事項
1、儀器應放在穩固的基礎上，使用環境無明顯振源影響，溫度20±15℃；相對濕度<85%，周圍無腐蝕性介質及導電塵埃。
2、儀器必須接地良好。在儀器外殼接地端子處連接上地線，注意接地線要單獨安裝，不能同其他儀器共用地線。
3、維修時由專業技術人員進行，應嚴格按說明書操作使用。四、儀器的原理圖

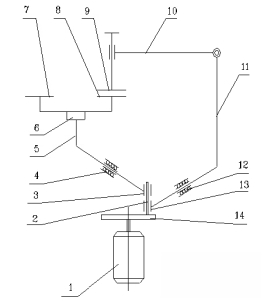

1、電動機
2、撥盤
3、工作臺撥盤
4、滑塊組1
5、工作臺座
6、轉套
7、起球座
8、起毛下磨頭
9、上磨頭
10、磨頭橫臂
11、磨頭支架
12、滑塊組2
13、磨頭撥盤
14、撥輪
五、儀器的使用
1、按鍵及其他功能：
①啟動鍵：按此鍵開始圓軌跡動作，計數器顯示次數。
②停止鍵：在儀器運轉中，按此鍵停止試驗。計數器仍然顯示記錄次數，按“啟動”鍵繼續運轉，計數器記錄累計次數。
③起球座、毛刷座相互位置的交換：當起球座、毛刷座的位置需要交換時，請將“磨頭橫臂”翻到磨頭支架右側，雙手從底部慢慢用力向上托起“工位座板”旋轉180°后，再放下使其落到工作位置。本機有限位設置，向上托起時會有隔阻感覺，此時可完成旋轉動作。
④毛刷長度的調整：用手握住“下磨頭”的外圈旋轉，直至毛刷長度達到要求為止。（注：如果毛刷已經于底面平行，請不要繼續向上抬升底板，否則將使毛刷分散導致報廢）
⑤砝碼的選擇：本機帶有兩個重量不同的砝碼，用戶可根據不同的實驗要求選擇不同的砝碼，當需要更換砝碼時，請握住砝碼逆時針旋轉即可卸掉砝碼。
2、操作：
①根據實驗要求將需要的砝碼安裝在“磨頭”上。
②把試樣裝入上夾頭后，將上磨頭壓在下磨頭或毛刷上。
③打開電源開關，根據實驗要求設置好“預置次數”。
④按“清零”鍵，使“實際次數顯示”窗顯示“0”。
⑤按“啟動”鍵，儀器開始運轉。
⑥當?shù)搅祟A(yù)置次數后，儀器停止運轉，同時在“實際次數顯示”的個位上面出現“°”（紅點）。實驗結束。
附錄：計數器功能
本機使用的是HHJ1型計數器.

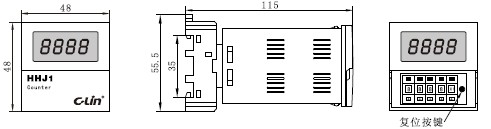

用手勾住蓋板右側的凹形部分輕輕的用力向外拉，打開蓋板后見圖所示（注意不要用力過大以免將蓋板弄斷），然后按所需設置數字。
計數器因有記憶功能，需在通電前預置好數字，通電后預置的數字無效。如需重新預置數字，應在預置好后按復位鍵或斷電大于0.5S后再接通電源。
1、預置次數顯示：（見上圖）共可預置4位數字，即預置數字范圍為1～9999。
2、預置倍率：（見上圖）按“預置倍率”上面的“-”或下面的“+”可選擇三種預置倍率即：×1、×10、×100。這樣可預置的次數為：
×1擋： 1～9999次
×10擋：1～9999次×10 = 10～99990次
×100擋：1～9999次×100 = 100～999900次
當選擇×1擋：摩擦頭每旋轉1圈，“實際次數顯示窗”上的數字加1。
當選擇×10擋：摩擦頭每旋轉10圈，“實際次數顯示窗”上的數字加1。
當選擇×100擋：摩擦頭每旋轉100圈，“實際次數顯示窗”上的數字加1。
3、實際次數顯示：共可顯示4位數字（見上圖），即實際數字顯示范圍為1～9999。在每次實驗前請按“清零”鍵，使實際次數顯示窗中顯示為“0000”。當實際次數=預置次數×預置倍率時，個位數的上面會出現一個“°”，表示實驗已完成，同時，摩擦頭停止轉動。
4、清零鍵：可清除實際次數顯示。
