噴絲板鏡檢儀使用方法
發布時間：2018-05-28 11:28
噴絲板紡絲孔的情況關系著紡絲品質的好壞，因此，新入廠噴絲板的紡絲孔品質狀況檢查顯得非常重要，并且噴絲板紡絲孔清潔設備效率也是影響生產的重要關鍵。目前針對噴絲板孔檢查的裝置，多以人工用顯微鏡投影方式來檢查，此檢查方式對于孔數少或數量少的噴絲板，可以應付得來；對于噴絲板孔數非常多或者每日紡絲產量大的企業，可以考慮選擇全自動噴絲板檢測裝置，此裝置機械化程度高，省人工，檢測效率高，檢測速度塊。如果采用顯微鏡投影方法檢測噴絲板，可以使用SG689M型噴絲板鏡檢儀（常規款），將噴絲板放在平臺上，通過投影顯示在顯示器上進行觀察。
一、產品用途：
手動噴絲板鏡檢儀測量、觀測性能優良，附件齊全，操作簡單，使用方便，廣泛應用于電子工業和細小精密零件的檢測、裝配，特別適用于噴絲板，噴絲帽，噴絲頭等材料的檢測。
二、技術指標：
1.主機變倍范圍 0.7X~4.5X
2.變倍比 1：6.5
3.工作距離 100mm
4.手輪調焦范圍 40mm
5.升降調節范圍(立柱)：110mm,
6.照明：輸入電壓：220，輸出：12V
三、設備詳細技術配置：
1.SG689M噴絲板鏡檢儀主機1臺
2.噴絲板操作底座1個
3.攝像頭1個
4.高清鏡頭1只
5.數據連接線1根
6.17寸顯示器1臺
二、使用方法
①.1.取出底座和立柱（①），旋下立柱底部螺絲（②），將立柱固定在鏡檢儀底座（③④）；
②.去下立柱頂部蓋帽（①②），取出定位環（③），將定位環套在立柱上（④），取出鏡頭和滾輪調焦機構（⑤），將機構安裝到立柱上（⑥），蓋上蓋帽（⑦）；
③.取出定位點光源（①），將定位點光源固定在滾輪前方的螺柱上（②）；

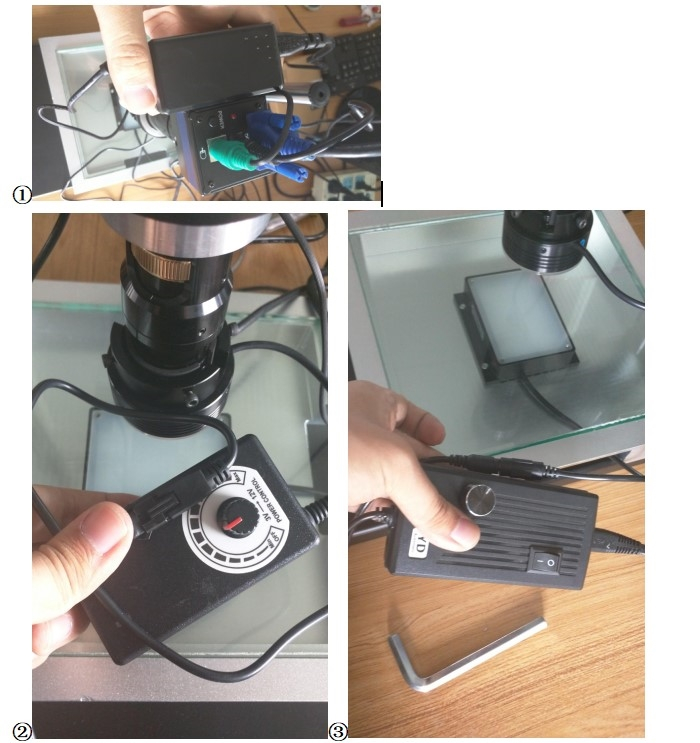

④.相機的連接如圖①，上光源連接如圖②，底部光源連接如圖③，然后將鏡檢儀與顯示器相連接。
⑤.5.取出標定板（①），將標定板放在工作臺上（②），打開底部光源（③），移動標定板使十字線呈現在屏幕中心（④），將定位點光源移動至標定板中心（⑤）。
注意：當調整倍率后，需重新標定點光源（一般選定合適倍率后，不需要再調整倍率）
⑥.至此安裝步驟全部結束
