噴絲板顯微鏡缺陷檢查
發布時間：2018-02-06 08:59
噴絲板的幾種缺陷及其對紡絲的影響
POY紡絲生產過程中,出現彎腳絲、注頭絲、飄絲引起的毛絲、斷頭多等不穩定狀況,除原料、 工藝的影響外,噴絲板的缺陷也有較大的影響。
1 噴絲板缺陷類型及產生的原因

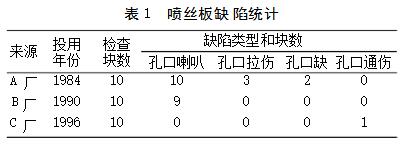

挑選了3組噴絲板各10塊用SG689M-A型手動噴絲板檢測儀進行檢查,結果見表1
從表1可知,投用年份越早,缺陷類型越多, 缺陷比例越高。噴絲板產生缺陷原因是“超期使用”。據介紹,聚酯噴絲板的使用壽命約6000～8000h(250～300天),即累計使用一年就得報廢,若噴絲板按1：2.5配備,投用2.5年應報廢。
孔口喇叭、孔口缺 噴絲板長期在290℃左右的高溫下使用,微孔受到高溫熔體的磨損,鏟板時板面受到刮刀的磨損,清洗時噴絲板受到清洗液的腐蝕,高頻振蕩液體的磨損,孔口磨損成喇叭口是必然的。孔端磨損20μm可作為噴絲板壽命終結的判斷標準。孔口缺可能是鏟板或制作噴絲板材料不均勻造成的局部磨損。
孔口拉傷 孔口拉傷多為組件分解中操作不當引起。如當操作臺上有殘留的濾砂,噴絲板的出絲面面向操作臺滑移,出絲面就會受到拉傷。
孔口通傷 噴絲板經超聲波清洗,壓縮空氣吹干后,要在投影儀上逐孔檢查,如果微孔內仍有殘留物,要用壓縮空氣重新吹,吹不掉的要用通針通。如果通針規格不對,或方向不對,又用力過猛會通傷孔口。傷痕多在微孔內壁靠近孔口處。
【儀器簡介】：
SG689M-A型手動噴絲板檢測儀通過光學觀察微孔的孔型及表面光潔度，特別適用于噴絲板，噴絲帽，噴絲頭等材料的檢測，本產品操作簡單、易學、高效。
【設備詳細技術配置】：
1.SG689M-A型手動噴絲板檢測儀主機1臺
2.噴絲板操作底座1個
3.目鏡1對
4.定位點光源1個
5.環形光源1個
6.背光源1個
7.相機1個（選配）
8.顯示器1臺（選配）
2.1主要光學參數:
1)總放大率=物鏡放大倍率*目鏡放大倍率
2) 手輪調焦范圍:50mm
3) 升降調節范圍(立柱)：200mm,
4) 照明：
環形光源：輸入電壓：220V，輸出：12V
背光源：輸入電壓：220V，輸出：24V
定位電光源：輸入電壓：220V，輸出：3V
【產品用途】：
該儀器測量、觀測性能優良，附件齊全，操作簡單，使用方便，廣泛應用于電子工業和細小精密零件的檢測、裝配，特別適用于噴絲板的檢測。
【產品結構】：
1、支架
2、可移動載物臺
3、環形光照明
4、0.7-4.5X物鏡
5、目鏡
6、定位點光源（紅光）
7、輔助物鏡（選配）
