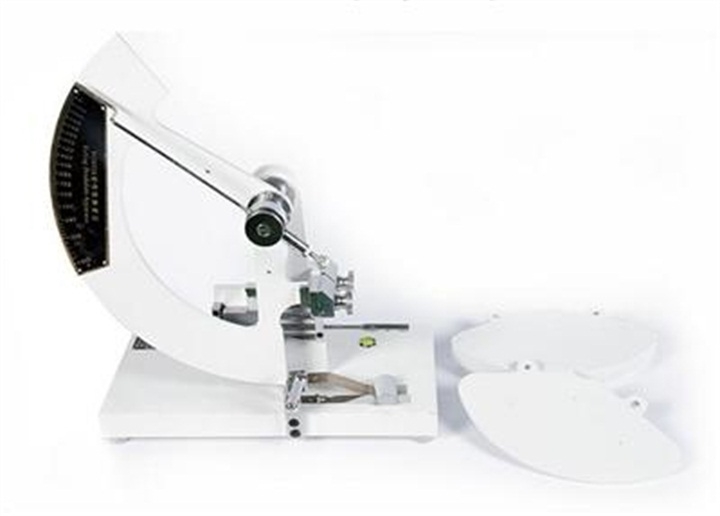

皮革撕裂強度測試儀適用于各類真皮、合成革材料的撕裂強度測試，用于檢測真皮、合成革在外力作用下的撕裂力值。

　　測試步驟：

　　1.試樣在實驗室環(huán)境中停放8小時以上。

　　2.用裁刀分別在試樣的經(jīng)向和緯向距離材料邊上至少150mm以上裁取3個或以上樣品。

　　3.將樣品兩端分別夾在拉力機的上下夾具上，夾的時候應注意：

　　要使樣品露出上夾具的部分和露出下夾具的部分要保持一致；

　　要使夾的樣品保持垂直狀態(tài)，不能歪向一邊；

　　設定拉力機的速度為200mm/min。

　　4.啟動拉力機的測試鍵，開始試驗，當拉力機把樣品完全撕開時，記錄拉力機的最大拉力值。

　　5.每個樣品至少測試3次，取平均值作為最終結果。

　　結果判定：

　　如果3個數(shù)值中全部合格的，以3個數(shù)值的平均值作為最終結果。

　　如果3個數(shù)值中有一個不合格的，要再裁兩個樣進行復檢，如果復檢中再有不合格的，則判定為不合格，并以初檢和復檢不合格數(shù)值的平均值作為最終結果。如果復檢中沒有不合格的，以所有數(shù)值的平均值作為最終結果。

　　如果3個數(shù)值中有兩個或以上不合格的，則判定為不合格，并以不合格數(shù)值的平均值作為最終結果。

　　注意事項：

　　1.如果樣品的幾次測試結果有比較大的差異（超過30%以上），需重新裁樣測試。

　　因此，皮革的耐磨性與撕裂強度是很重要的性能指標，是表征皮革使用性能的基本測試項目。

　　皮革耐磨性能是皮革抵抗磨損的特性，磨損是造成皮革損壞的重要原因，所以，檢測皮革抗磨損性能是評價皮革使用性的最必要試驗，常用的試驗方法主要有兩種：馬丁代爾平磨法和Taber耐磨法。

　　馬丁代爾平磨法：

　　測試標準：

　　《GB/T21196-2007馬丁代爾法織物耐磨性的測定》。

　　測試儀器：

　　織物平磨儀的種類很多，目前測試行業(yè)用得最多的是馬丁代爾耐磨儀，因此平磨法又常被稱為馬丁代爾耐磨儀法。

　　測試原理：

　　將圓形試樣安裝在馬丁代爾耐磨試驗儀試樣夾具內(nèi)，在規(guī)定的負荷下，以李莎茹(Lissajous)圖形的平面運動與磨料(即標準織物)進行摩擦，試樣夾具可繞其與水平面垂直的軸自由轉(zhuǎn)動。根據(jù)試樣破損的總摩擦次數(shù)，確定皮革的耐磨性能。

　　Taber耐磨法：

　　試驗標準：

　　《GB/T2726-2005皮革物理和機械試驗耐磨性能的測定》。

　　試驗儀器：

　　Taber耐磨試驗機

　　試驗原理：

　　預磨25轉(zhuǎn)，將被測試的試樣放在TABER耐磨試驗機水平平臺上旋轉(zhuǎn)，兩個磨輪被賦予特定的壓力壓在試片上選裝，磨輪的軸與水平面相平行，一個磨輪朝外，另一個朝內(nèi)，在一定的時間內(nèi)，記錄測試片的所有變化。

　　試驗步驟：

　　1.用裁刀裁取外徑108mm，內(nèi)徑8mm的樣品。

　　2.在樣品的背面貼上尺寸一樣的硬貼紙。

　　3.將樣品中心孔置于螺桿之橡膠墊上，將墊片套上，用壓緊螺帽將試樣固定。

　　4.再將固定環(huán)套上，用扳手將固定環(huán)螺絲鎖緊。

　　5.將兩個H18磨輪，安裝到支撐臂上，每個磨輪對被測試樣施加250±10g的力，保證有標簽的一面朝外，使磨輪的負重為500g，連接吸塵器，將吸塵器的吸塵管接到機器左側的接頭上，啟動吸塵器。

　　6.按標準規(guī)定設定測試次數(shù)，并設定回轉(zhuǎn)速度為72轉(zhuǎn)。然后起動開始鍵，開動旋轉(zhuǎn)速度為60±5次/min的儀器，水平旋轉(zhuǎn)，按照要求的次數(shù)進行測試。

　　7.試驗中，用毛刷刷去試樣表面附著物，觀察試驗的磨損情況，將皮革磨到指定終點，記錄最終轉(zhuǎn)數(shù)。



儀器推薦：
