紡織品液壓脹破強(qiáng)力試驗(yàn)的ASTM D3786方法是采用液壓脹破強(qiáng)度測(cè)試儀測(cè)定紡織品的耐脹破性能，此方法被廣泛應(yīng)用于各種紡織產(chǎn)品，也適合彈性機(jī)織物或用于工業(yè)用布。

試驗(yàn)原理：

將試樣固定在可變形的薄膜上，然后通過(guò)液壓擠壓薄膜直至織物被脹破。脹破樣品所需的總壓力和擠壓薄膜所需壓力的差值就是織物脹破強(qiáng)度。

試驗(yàn)設(shè)備：

液壓脹破強(qiáng)度測(cè)試儀

上下夾具的表面應(yīng)該是一個(gè)直徑為75mm（3in）的圓環(huán)型，同軸孔直徑為31±0.75mm（1.22±0.03in）。

下夾頭的空腔內(nèi)可提供給薄膜恒定均一95±5ml/min的液壓。

壓力計(jì)，所有壓力讀數(shù)值應(yīng)處于壓力計(jì)最大量程的25%-75%之間。

校正測(cè)試以的鋁箔——幾片已知脹破強(qiáng)力的鋁箔，范圍在70-970（10-115psi）用他們來(lái)檢查測(cè)試儀的性能。

試樣準(zhǔn)備：

1.批次取樣

2.實(shí)驗(yàn)室取樣

3.測(cè)試樣品——每個(gè)試樣取10個(gè)樣品，每個(gè)樣品至少125mm2或直徑為125mm的圓。

4.把樣品（或?qū)嶒?yàn)取樣）放入D1776要求的紡織品測(cè)試的標(biāo)準(zhǔn)環(huán)境中。

試驗(yàn)校正：

1.常規(guī)校準(zhǔn)——測(cè)試五片標(biāo)準(zhǔn)的鋁箔來(lái)檢查測(cè)試儀，至少每月一次，五片標(biāo)準(zhǔn)的鋁箔的平均脹破強(qiáng)力不應(yīng)超過(guò)鋁箔包裝上的數(shù)值的±5%。

2.壓力計(jì)的校正——校正壓力計(jì)，和使用時(shí)的傾角一致，使用活塞式或水銀柱式壓力校正方法。校正時(shí)最好式讓壓力計(jì)置于正常使用時(shí)所在的位置。

3.如果不能達(dá)成協(xié)議，請(qǐng)按照Tappi方法T—403OS-74的規(guī)程來(lái)檢查測(cè)試儀

操作步驟：

1.請(qǐng)將所有的測(cè)試樣置于4.4所描述的標(biāo)準(zhǔn)測(cè)試環(huán)境下進(jìn)行調(diào)濕。

手動(dòng)測(cè)試：

2.將調(diào)濕已平衡的試樣置于三腳架下面，將試樣沿著平面拉緊，將夾環(huán)盡可能向右，以使樣品夾持在正確位置。備注：對(duì)于彈性較大的試樣，須將布在平面上均一的展開(kāi)，夾持之前去除一些彈力。

3.以逆時(shí)針?lè)较?20rpm的速度轉(zhuǎn)動(dòng)手柄，直到試樣破裂。

4.在試樣破裂的瞬間停止轉(zhuǎn)動(dòng)手柄。備注：如果刻度盤上顯示壓力停止上升了，但是試樣還沒(méi)有破裂，推動(dòng)操作杠桿去除壓力。記錄下樣品超過(guò)測(cè)試機(jī)測(cè)量極限的伸長(zhǎng)。如果在測(cè)試中，試樣出現(xiàn)滑動(dòng)，請(qǐng)舍棄并重取樣測(cè)試。

5.試樣脹破以后，請(qǐng)迅速釋放夾于試樣上的夾環(huán)，并沿加壓的反時(shí)針?lè)较蛐�轉(zhuǎn)手柄以釋放壓力，并記錄膨脹薄膜所需壓力（皮壓），記錄脹破試樣所需的總壓。

自動(dòng)測(cè)試：

1.將調(diào)濕已平衡的試樣置于三腳架下面，將試樣沿著平面拉緊，將夾環(huán)盡可能向右，以使樣品夾持在正確位置。

2.通過(guò)移動(dòng)操作手柄向左以膨脹薄膜。

3.當(dāng)薄膜膨脹時(shí)，將插銷（卡操作手柄用）向下放置或向右放置，當(dāng)試樣破裂的瞬間，盡力回轉(zhuǎn)插銷以使得操作手柄盡可能居中，這時(shí)既不加壓也不減壓，記錄爆破試樣所需的總壓。

4.當(dāng)試樣破裂的瞬間，釋放樣品上面的夾環(huán)，立即將插銷向反扳到其正常位置以減輕薄膜上的壓力，將操作手柄倒向右邊，并記錄膨脹薄膜所需的壓力（皮壓）。

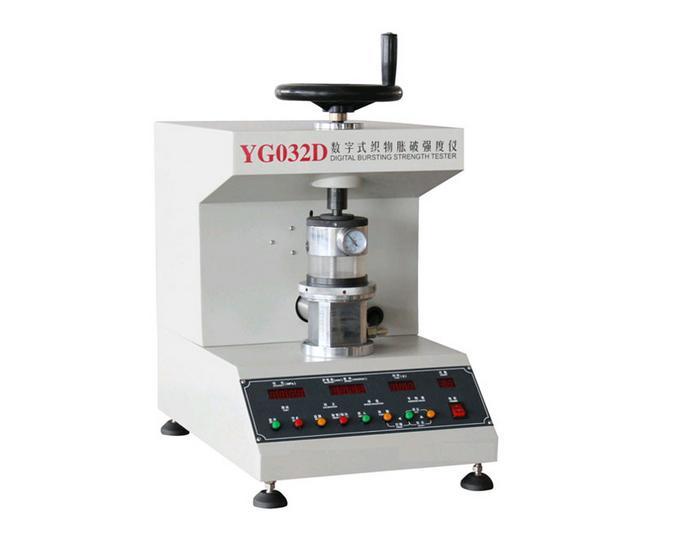

儀器介紹：
