紗線的強力與伸長，是紡織廠評定紗線品質的重要指標：紗線電子強力儀除了具有一般電子強力儀的測試特點外，主要是增加了連續拉紗操作的自動機構，故又稱自動紗線強力儀。包括自功引紗、夾持試樣拉紗、清除試驗廢紗、恢復儀器初始工作狀態、記錄試驗結果、自動換紗、換管等在原來儀器上用人工操作的動作，全部由儀器完成。試驗完畢后儀器能打印出單管的和全部試驗結果的強力伸長值及統計數據，可節省大量試驗操作工作量。

自動單紗強力儀的主要部件之—自動喂紗機械手，常用的有搖臂機械手及鏈傳動機械手兩種。

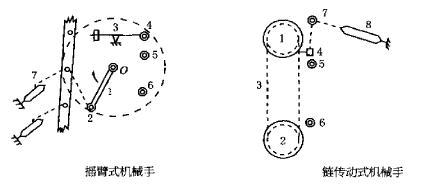

搖臂式機械手如圖所示，喂紗時謠臂l的一端以O(shè)為圓心順時針?lè)较蜣D(zhuǎn)動，另一端裝有紗夾2，當其轉主試樣紗7處，夾持樣紗繼續旋轉，使紗線順次喂入初張力橫桿3、右端張力丈持器理、上夾持器5、下夾持器6內，直至達到初始啟動位置停止轉動。夾持器4,5,6由氣動控制，并按一定的順序依次夾緊試樣，使試樣在上、下夾持器內保持一定張力，其數值可由橫桿右端游碼調節，一次喂紗過程即告結束。

鏈傳動式機械手如圖所示，喂紗時鏈條3由漣輪1、2帶動順時針轉動，其上的導紗夾4帶動試樣向下順次通過夾持器5.6,由紗管8引出紗的初張力由張力盤7調節。

德國Textechno公司生產的STATIMAT M型自動紗線強力儀，采用等速伸長型試驗方式，儀器備有四個測力傳感器，負荷測量范圍分別為0 ~ 10N、0 ~ 100N、0 ~ 500N、0 ~ 1000N,負荷測量精度±1%，試樣夾持距離為100mm ,200mm,500mm三檔，試樣夾持距離為500mm時的伸長測量范圍為96%，伸長測量精度0.5%，試驗速度5---2000mm/min ,無級調速，預張力范圍0.5 ~ 500cN。

全機由試驗主機與計算機組成，儀器有自動引紗、自動換管裝置，可實現50只卷裝的連續自動操作，試驗結果能打印出強力、伸長、斷裂功單值及統計值，還可打印出定伸長負荷及定負荷伸長等項目。紗線拉斷后，廢紗自動吸入廢紗儲存箱內，可由電子秤稱重求得紗線細度，進一步計算紗線比強度。該儀器可用于測定紗線、化纖長絲、變形絲、氨綸絲的拉伸性能，并可變換夾持器改為手動操作，進行纖維束及織物條的強力測試。

改進后的STATIMAT M型自動紗線強力儀，可進行間隔取樣，間隔取樣長度可任意設置，儀器還可打印出負荷一伸長曲線及直方圖，并將自動紗線細度秤與自動紗線強力儀連成一體，自動地在每個紗管拉伸測試前或后測定紗線細度，測試結果輸入計算機計算紗線比強度值。稱重紗線長度可在10mm、50mm、100mm、或500mm中選擇。

TENSORAPID為烏斯特公司生產的自動單紗強力儀。儀器試驗方式為等速伸長型。

儀器負荷測量范圍i}過更換測力傳感器，有0.1 ~ 50N、0. 2 ~ 100N、1.0 ~ 500N三個傳感器，伸長測量范圍當試樣夾持距離500mm時為0一128%，負荷與伸長測量精度±1%,試驗速度50 ~ 5000mm/min，卷裝數容量20個，每個卷裝最大直徑115mm;用直徑為180mm的卷裝時，容量為7個卷裝。

儀器由試驗主機、控制儀和打印機三部分組成。測力部分采用電感式傳感器及差頻式測量電路。自動換紗機械手采用豎臂式結構，豎臂本身作水平方向左右移動，夾紗器在豎臂內作垂直上下移動，兩者合成運動的結果軌跡為一閉合回路，配合紗夾的啟閉實現自動換紗動作。儀器各運動部件的控制及試驗結果的數據處理，采用微處理機來實現。儀器使用之前，要將試驗條件、參數、試樣規格尺寸及數據處理打印要求用鍵盤輸入，包括試樣卷裝數、每一卷裝試驗次數、試驗速度、試樣長度、預張力大小、負荷伸長測量范圍、紗線細度、紗線品種及試驗編號等的設定，以及試驗結果要求單值打印還是統計打印，是否作強力與伸長的直線分布圖、頻率分布圖以及負荷一伸長曲線等。儀器的零位與刻度標定由微處理機自動校正。打印內容包括強力、伸長、比強度、斷裂功、斷裂時間等與四個負荷或伸長參考點相應的伸長或負荷值，以及兩個設定伸長值之間的斷裂功。儀器除采用自動方式用機械手換紗及換管外，還可選擇非自動試驗方式，即用人工手動啟閉上下夾持器及開動機器拉紗，以適應特殊試驗的需要。

Tenjet是近年來Uster公司發展的高速拉伸紗線強力測試儀器，儀器采用羅拉牽伸原理，紗線由壓縮空氣引入由兩對羅拉組成的牽伸區后，兩羅拉閉合握持紗線，并以相反方向轉動拉伸紗線試樣直至試樣斷裂，壓傳感器測試斷裂強力大小，并由羅拉牽伸試樣至斷裂時所轉過的圓周長度計算試樣斷裂伸長。儀器拉伸試樣速度為400mm}/ min，每小時可完成近3000次測試，用以模擬紗線在織機上實際受力情況。
